Chucker, Maskinspennverktøy, Maskinskrustikker

Med konisk skaft i henhold til SMS 711. For fastspenning av borechucker med festehull i henhold til SS 710 og DIN 238 i maskiner med MK-skaft. Fullstendig herdet og slipt. Utvendige verktøykegler med tunge i henhold til svensk standard SS 100.

Utdriverkiler for verktøykoner. Dimensjoner i henhold til SMS 98.

For utdriving uten slag. Når håndtaket beveges nedover, presses kilen inn i kilesporet og driver ut kjeglen.

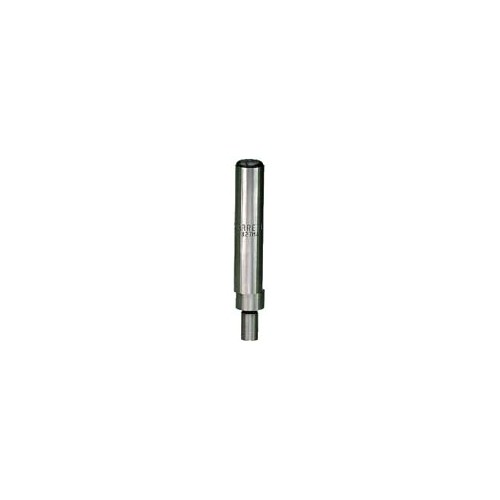

For nøyaktig posisjonering eller orientering av arbeidsspindelen i forhold til arbeidsstykket Føleren settes inn i arbeidsspindelen, og mens spindelen roterer, føres den mot sporet, kanten eller overflaten på arbeidsstykket som målingen skal utføres på. Følerens flagrende kontaktspiss føres deretter mot startkanten, og man oppnår bedre sentrering på kontaktspissen etter hvert som startkanten nærmer seg spindelens sentrum. Når sentreringen er fullført, foretar kontaktspissen en sideveis utflytning. Prosedyren gjentas to ganger som en sikkerhetskontroll.

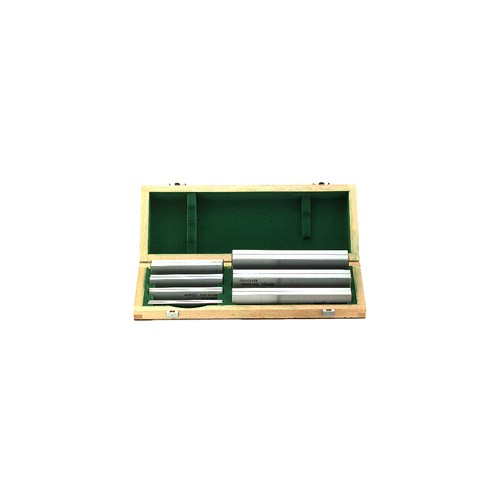

Komplett sett. Laget av herdet og slipt stål. Parvis toleranse IT 5. Toleranse på grunnmål 0,1-0,2 avhengig av størrelsen på grunnmålet. Nominell toleranse for basisdimensjon i henhold til DIN 7168 medium. Leveres i en trekasse. Toleransetabell for parallelle deler i henhold til DIN 7168. ISI-standardtoleranser i henhold til IT (DIN 7151) for f.eks. parvis dimensjonsnøyaktighet for parallelle deler.

Laget av slipt, herdet stål. Presisjonsklasse 1. Leveres i en trekasse. Avtakbart lokk. De geometriske egenskapene gir full utnyttelse av alle dimensjoner.

Komplett sett med 14 par parallellstykker. Laget av herdet og slipt stål. Parvis toleranse i henhold til IT 5. Toleranse på basisdimensjon 0,2-0,3 avhengig av størrelsen på basisdimensjonen. Nominell toleranse for basisdimensjon i henhold til DIN 7168 medium. Leveres i trekasse med avtakbart lokk. Vekt 11,4 kg. Toleransetabell for parallelle deler i henhold til DIN 7168. ISI-standardtoleranser i henhold til IT (DIN 7151) for f.eks. parvis dimensjonsnøyaktighet for parallelle deler.

I et stativ av tre, av stål, herdet og parvis slipt, planparallelt og vinklet, presisjon ± 0,01 mm.

For plassering i T-spor. Hovedsakelig for små og mellomstore maskiner. Herdet og slipt stål. T-sporbredder med toleranse H8. Et par stoppere er plassert i T-sporet og muliggjør rask posisjonering av arbeidsstykket parallelt med maskinbordet. Nominell dimensjonstoleranse DIN 7168 medium. Toleransetabell for parallelle deler i henhold til DIN 7168.

Par parallelle pads av varmgalvanisert stål, herdet og parvis slipt
DIN 6346 P.

Modell "Hercules". For enkel rigging av tunge arbeidsstykker. Med slipt konveks toppstykke som kan justeres i høyden i intervaller på 0,1 mm ved hjelp av en stillskrue. Laget av stål - polert.

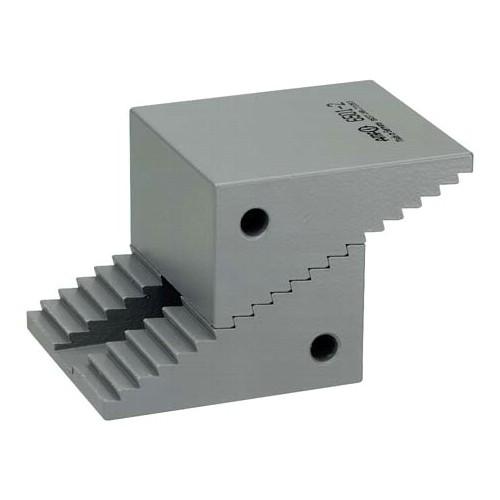

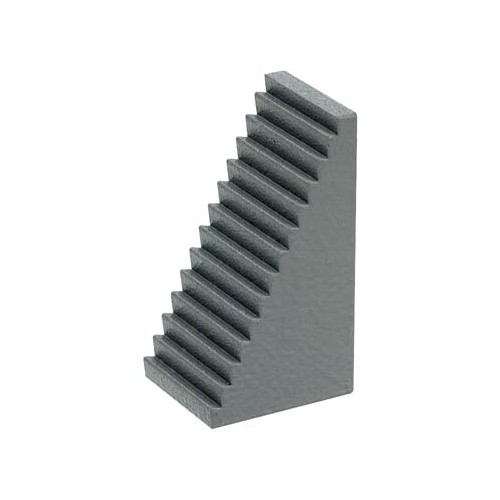

Universal. Tannet. Laget av normalisert stål. Leveres per stykk (Passer til klemme AMF nr. 6314 Z.)

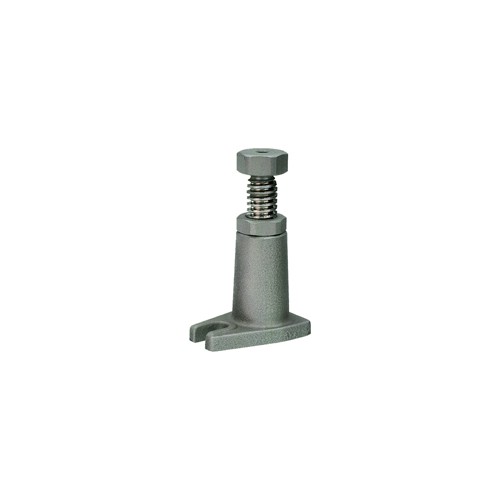

Fjærbelastet klemmebase. Laget av normalisert stål. Fleksibel høydejustering mellom 37-107 mm. Leveres i én enhet.

Komplett sett i metallforsterket trekasse, inkludert klemplate AMF nr. 6500.

Presisjonsdesign. For rask rigging av apparater etc. parallelt med bordskinnene. Brukes parvis i det standardiserte, 20 mm brede justeringssporet på skruestikken eller apparatene. Ved å bytte ut tappene kan man enkelt bytte mellom maskiner med forskjellige sporvidder. Leveres per stykk. Dimensjoner på T-spor i henhold til svensk standard SMS 596 - ISO 299.

Presisjonsdesign. For rask rigging av enheter osv. parallelt med bordsporene. Spesielt nyttig når en enhet alltid brukes til samme maskin. Leveres per stykk. Dimensjoner på T-spor i henhold til svensk standard SMS 596 - ISO 299.

Presisjonsdesign. For rask rigging av apparater etc. parallelt med bordskinnene. Brukes parvis i det standardiserte, 20 mm brede justeringssporet på skruestikke eller apparater. Disse sporsporene skyves inn sideveis etter grovinnrettingen. Hakene forblir i maskinbordet under utskifting av enheten. Leveres per stykk. Dimensjoner på T-spor i henhold til svensk standard SMS 596 - ISO 299

Støtte og dukke. Tilsvarer nr. 6400, men med mulighet for forlengelse. Ved hjelp av sentreringsplate nr. 6442 kan den brukes som en forlengelse til AMF-dukker nr. 6400 og 6430.

Dvergjekker av normalisert stål. Med flat kontaktflate. Selvlåsende trapesgjenger. Spindel med låseskive. Spindelstokker 6440-6443 passer til disse spindelstokkene (ikke størrelse 50).

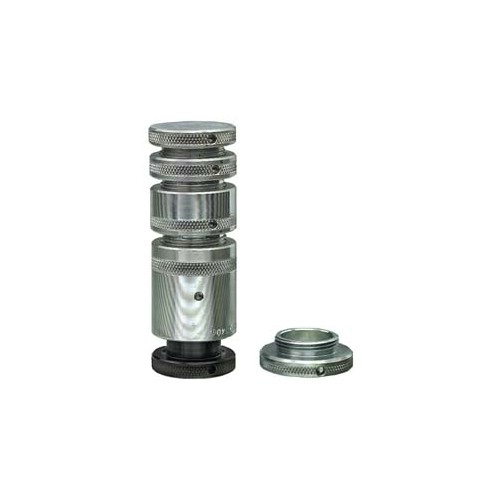

Dukke i aluminium. Justerbar i høyden ved hjelp av avstandsmoduler i ulike høyder, som kan monteres og demonteres i ønsket høyde. Leveres med både standard og magnetiske føtter. Toppene 6440-6441 passer til denne dukken.

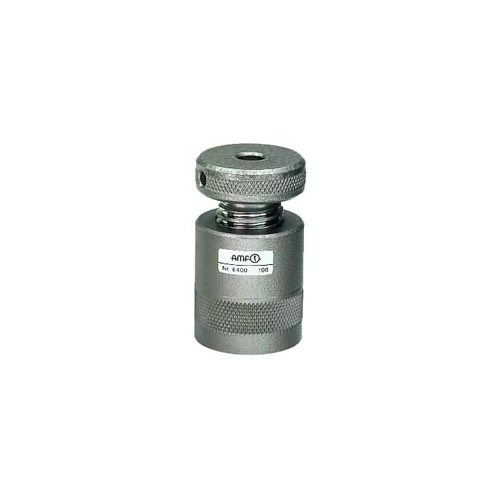

Med sekskantet stoppmutter. Laget av normalisert stål. Løse toppstykker 6440-6443 passer til disse dukkene.

Toppstykker med forskjellige former. Passer på AMF bakstokker (ikke 6400-50) og justeringsblokker. Diameter på sentreringstappen er 12 mm.
Nr. 6440: Kulefeste.
Nr. 6441: Prismefeste.

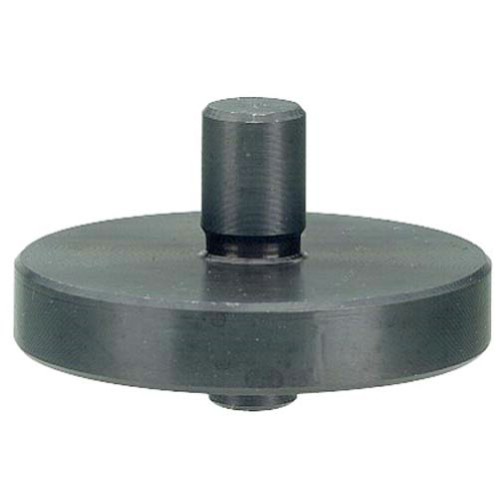

Nr. 6442: Sentreringsplate. Egnet for sammenkobling av flere dukker.
Nr. 6443: Fikseringsstift. Egnet som forbindelse mellom flere dukker. Egnet for føring og festing av klemmer i faste innretninger.
