Elektriske sluttstykker, Monteringstolper

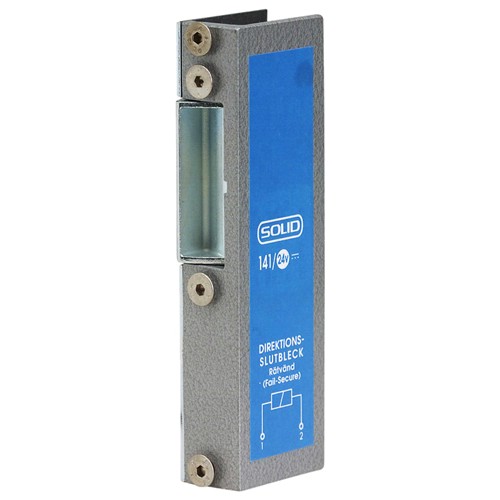

Användningsområde
Elslutbleck för daglåsning i skalskydd, entreér, grindar och övriga högfrekventa dörrar. Används i kombination med förreglat cylinderfallås.
Egenskaper
Brythållfasthet över 10000N. Konstruerad för att klara 1.000.000 öppningscykler. Manipuleringsskyddad med slag/skakspärr. Mikrobrytare med maximal bryteffekt 2A. Vridfall och låshus i stål. Standardspänningar 12V DC/300mA eller 24V DC/160mA. Kan erhållas med specialspolar 8V DC eller 48V DC. Används i kombination med stolpar i 800-serien.
Funktion
Rättvänd funktion= vridfallen är frikopplad med spänning.
131,331 utan låskolvskontakt.
5131,5331 med låskolvskontakt.
8131,8331 med låskolvs- och ankarkontakt.

Användningsområde: Enkla elslutbleck som passar till dörrar med lågt ställda krav på säkerhet och passar bra som intern låsning inom handel, kontor och industri.
Funktion: Enkla elslutbleck som finns i två huvudtyper.
Rättvänd funktion (14, 24, 514)
- Låst vid spänningsbortfall.
Omvänd funktion (114, 5114)
- Olåst vid spänningsbortfall.
Egenskaper: Vridfall i stål och låshus i zinklegering.
Enkla elslutbleck får ALDRIG användas i brandcellsdelande dörr.
Används i kombination med enkel- eller dubbelfallås.
Rättvänd funktion (14, 24, 514)
Brythållfasthet 4 kN (400 Kg).
Kan erhållas med mikrobrytare.
- Låskolvskontakt (514).
Omvänd funktion (114, 5114)
Brythållfasthet 4 kN (400 Kg).
Kan erhållas med mikrobrytare.
- Låskolvskontakt (5114).
Tekniska Data: Elslutblecken skall alltid anslutas till likspänning.
Skyddsdiod (t.ex. 1N4004) ska monteras så nära elslutbleckets spole som möjligt.
Detta görs för att skydda styrande elektronik t.ex. kodlås eller kortläsare mot transienter.
12 VDC ± 10 %, 190 mA.
24 VDC ± 10 %, 110 mA.
Mikrobrytare enpoligt växlande.
Max. 30 VDC, 1 A.

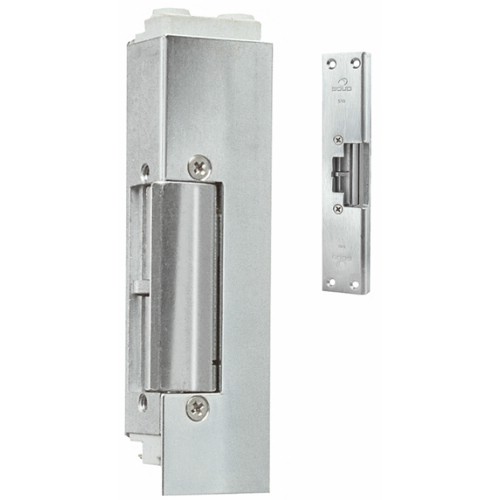

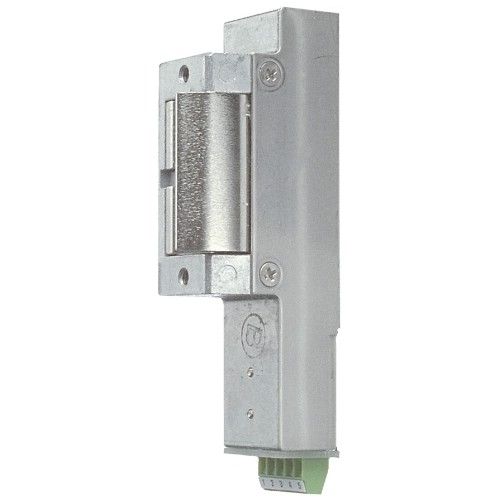

Användningsområde: Standard elslutbleck passar till dörrar med normalt ställda krav på säkerhet och passar bra som daglåsning i skalskydd och intern låsning inom handel, kontor och industri eller i entréer och allmänna utrymmen i flerfamiljshus.
Funktion: Standard elslutbleck finns i tre huvudtyper
Multifunktion (75, 575)
- 12 - 24 VAC/VDC
- Lätt omställbart rättvänd/omvänd funktion
Rättvänd funktion (70, 570)
- Låst vid spänningsbortfall
Omvänd funktion (71, 571)
- Olåst vid spänningsbortfall.
Egenskaper: Konstruerat för användning i brandcellsdelande dörr i kombination med dubbelfallås och därför avsedd stolpe
Vridfall i brons och låshus i zinklegering
Används i kombination med förreglade enkel- eller dubbelfallås.
Multifunktion (75, 575): Enkelt omställbart rättvänd/omvänd funktion
Klarar 12 - 24 VAC/VDC
Brythållfasthet 7 kN (700 Kg)
Hög slag- och skaksäkerhet
Kan erhållas med mikrobrytare
- Låskolvskontakt (575)
Rättvänd funktion (70, 570): Brythållfasthet 7 kN (700 Kg)
Hög slag- och skaksäkerhet
Kan erhållas med mikrobrytare
- Låskolvskontakt (570)
Omvänd funktion (71, 571): Brythållfasthet 7 kN (700 Kg)
Hög slag- och skaksäkerhet
Kan erhållas med mikrobrytare
- Låskolvskontakt (571)
Tekniska Data, Multi(75,575): Multislutblecket har inbyggt transientskydd
Spänning/ström, 12 - 24 VAC/VDC ± 10 %, 340 mA - 185 mA
Tekniska data, (70, 570,71, 571): Elslutbleck skall alltid anslutas till likspänning.
Skyddsdiod (t.ex. 1N4004) ska monteras så nära elslutbleckets spole som möjligt. Detta görs för att skydda styrande elektronik t.ex. kodlås eller kortläsare mot transienter (spänningstoppar)
12 VDC ± 10 %, 230 mA
24 VDC ± 10 %, 140 mA
Mikrobrytare enpoligt växlande
Max. 30 VDC, 1 A

För extrakraftiga elslutbleck. Välj stolpe efter låsfunktion och dörr-/karmtyp.
För standard elslutbleck. Välj stolpe efter låsmodell (dubbel- eller enkelfallås) och dörr-/karmtyp. Nedanstående stolpar för dubbelfallås uppfyller kraven för brandklassade dörrar.
För enkla slutbleck.

Användningsområde: Monteringsstolpe 505 kan användas i stål- och aluminiumkarmar. 510 i trä-, stål- och aluminium. 520 i isolerade aluminiumkarmar tillsammans med förreglade fallås.
Funktion: Valet av stolpe avgörs av ett flertal olika faktorer, som tillsammans ger den optimala kombinationen av dörr/lås/stolpe.
En av de vikigaste faktorerna är hur själva dörren är utformad. Materialet på karmen/dörrbladet kan variera, t.ex. trä, aluminium eller stål, och dörrens profil (ofalsad/falsad) måste beaktas.
För att kunna välja elslutbleck och monteringsstolpe måste Du också veta vilken typ av mekaniskt lås som används, om det är ett enkel- eller dubbelfallslås samt hur stort plösmåttet mellan dörrbladets framkant till låsets kolv är.
Särskilda normer för brandklassade dörrar: För dörrar med brandteknisk klass EI/E 60, EI/E 30 eller EI/E15 får enkla elslutbleck inte användas som dörrigenhållande beslag.
Vid tveksamhet när det gäller kombinationen lås/elslutbleck i brandklassade dörrar, kontakta fabrikanten eller läs Boverkets Byggregler BBR 94.3 avsnitt 5:6214.
Fler modeller finns.

Användningsområde
Monteringsstolpe 507 kan monteras i trä-, stål- och aluminiumkarmar. 528 är avsedd för träkarmar, endast tillsammans med oförreglade fallås.
Funktion
Valet av stolpe avgörs av ett flertal olika faktorer, som tillsammans ger den optimala kombinationen av dörr/lås/stolpe.
En av de vikigaste faktorerna är hur själva dörren är utformad. Materialet på karmen/dörrbladet kan variera, t ex trä, aluminium eller stål, och dörrens profil (ofalsad/falsad) måste beaktas.
För att kunna välja elslutbleck och monteringsstolpe måste Du också veta vilken typ av mekaniskt lås som används, om det är ett enkel- eller dubbelfallslås samt hur stort plösmåttet mellan dörrbladets framkant till låsets kolv är.
Särskilda normer för brandklassade dörrar
För dörrar med brandteknisk klass EI/E 60, EI/E 30 eller EI/E15 får enkla elslutbleck inte användas som dörrigenhållande beslag.
Vid tveksamhet när det gäller kombinationen lås/elslutbleck i brandklassade dörrar, kontakta Assa eller läs Boverkets Byggregler BBR 94.3 avsnitt 5:6214.

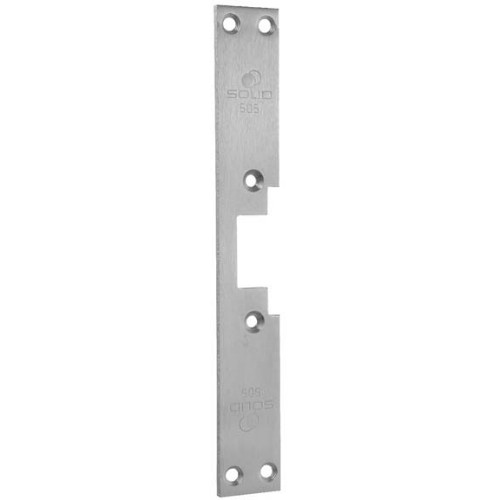

Till enkla elslutbleck.
Användningsområde

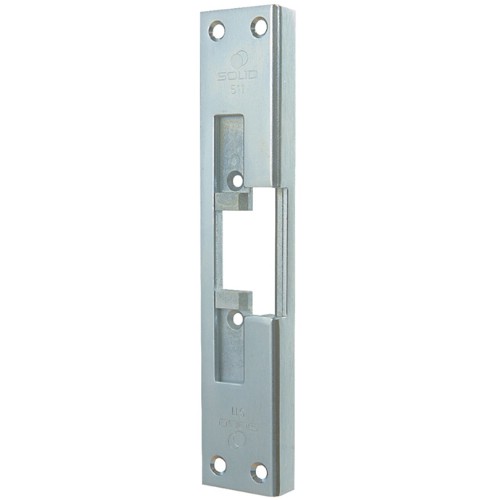

Monteringsstolpe 511 kan monteras i trä-, stål- och aluminiumkarmar. 512 är avsedd för överfalsade tunna trädörrar. 521 kan monteras i isolerade aluminiumkarmar tillsammans med dubbelfallås.
Funktion
Valet av stolpe avgörs av ett flertal olika faktorer, som tillsammans ger den optimala kombinationen av dörr/lås/stolpe.
En av de vikigaste faktorerna är hur själva dörren är utformad. Materialet på karmen/dörrbladet kan variera, t ex trä, aluminium eller stål, och dörrens profil (ofalsad/falsad) måste beaktas.
För att kunna välja elslutbleck och monteringsstolpe måste Du också veta vilken typ av mekaniskt lås som används, om det är ett enkel- eller dubbelfallslås samt hur stort plösmåttet mellan dörrbladets framkant till låsets kolv är.
Särskilda normer för brandklassade dörrar
För dörrar med brandteknisk klass EI/E 60, EI/E 30 eller EI/E15 får enkla elslutbleck inte användas som dörrigenhållande beslag.
Vid tveksamhet när det gäller kombinationen lås/elslutbleck i brandklassade dörrar, kontakta Assa eller läs Boverkets Byggregler BBR 94.3 avsnitt 5:6214.

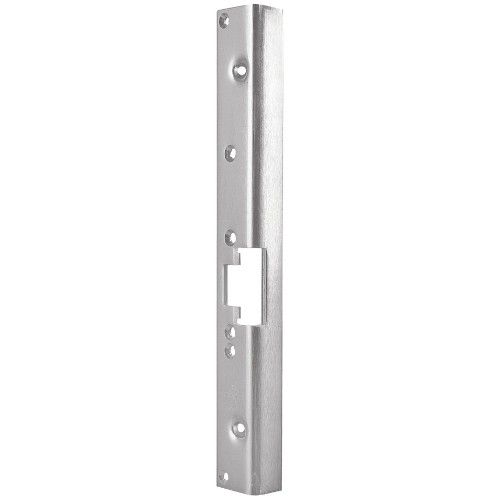

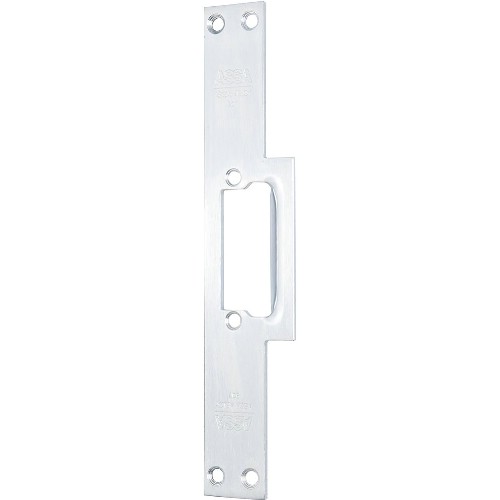

Till standard elslutbleck.

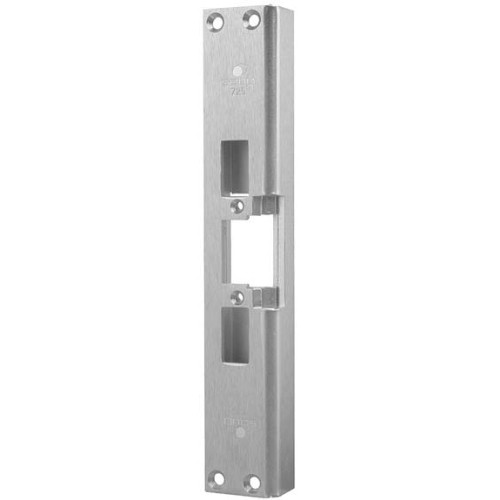

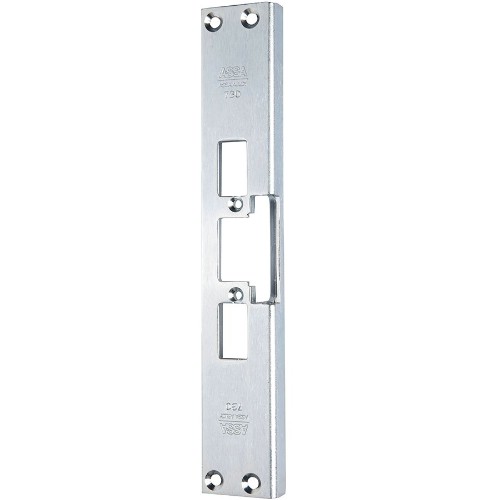

Användningsområde: Stolpe 725, 730, 731/17, 731/20 och 731/26 kan användas i trä, stål och aluminiumkarmar tillsammans med dubbelfallås monterat i dörrbladet.
Funktion: Valet av stolpe avgörs av ett flertal olika faktorer, som tillsammans ger den optimala kombinationen av dörr/lås/stolpe. En av de vikigaste faktorerna är hur själva dörren är utformad. Materialet på karmen/dörrbladet kan variera, t.ex. trä, aluminium eller stål, och dörrens profil (ofalsad/falsad) måste beaktas.
För att kunna välja elslutbleck och monteringsstolpe måste Du också veta vilken typ av mekaniskt lås som används, om det är ett enkel- eller dubbelfallslås samt hur stort plösmåttet mellan dörrbladets framkant till låsets kolv är.
Särskilda normer för brandklassade dörrar: Dörren ska vara försedd med fallås vars kolv inte kan uppreglas. Kolvens ingrepp i slutblecket ska vara minst 10 mm. För dörrar i klass EI/E30 eller EI/E15 behöver kolven endast gripa in 7 mm.
Vid tveksamhet när det gäller kombinationen lås/elslutbleck i brandklassade dörrar, kontakta fabrikanten eller läs Boverkets Byggregler BBR 94.3 avsnitt 5:6214.
Fler modeller finns.

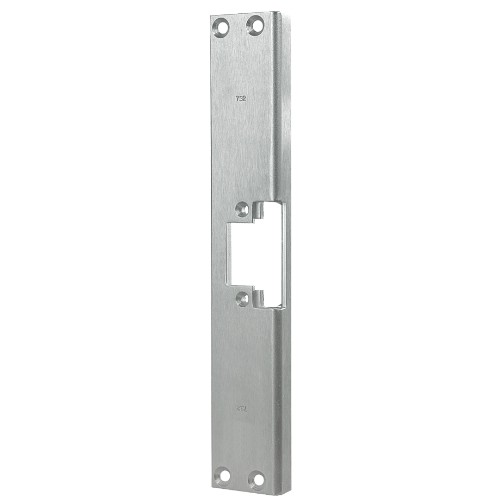

Monteringsstolpe för standard elslutbleck används för att anpassa infästning och egenskaper till den aktuella applikationen och dörrmiljön. För att kunna välja rätt måste man veta vilken typ av mekaniskt lås som används, enkel- eller dubbelfallås samt måttet mellan dörrbladets framkant till låsets fallkolv (plösmått).
Tekniska data:
Trä-, stål- eller aluminiumkarmar.
Förreglade enkelfallås.
Plösmått 15 mm.

Till standard elslutbleck.
Användningsområde

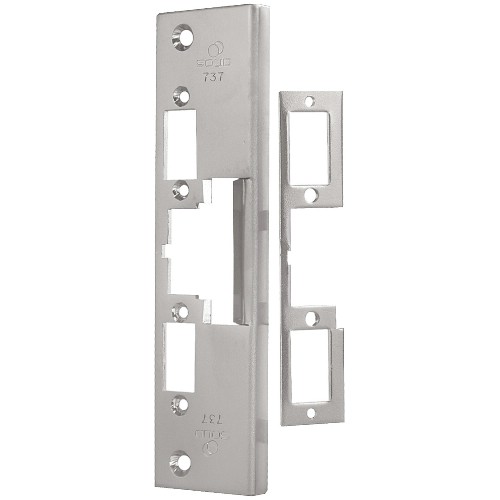

Monteringsstolpe 735 kan användas i oisolerade aluminiumkarmar och 737 i isolerade aluminiumkarmar.
Monteringsstolpe 750 används i ståldörrar tillsammans med förreglade dubbelfaslås.
Används tillsammans med förreglade dubbelfallås.
Funktion
Valet av stolpe avgörs av ett flertal olika faktorer, som tillsammans ger den optimala kombinationen av dörr/lås/stolpe.
En av de vikigaste faktorerna är hur själva dörren är utformad. Materialet på karmen/dörrbladet kan variera, t ex trä, aluminium eller stål, och dörrens profil (ofalsad/falsad) måste beaktas.
För att kunna välja elslutbleck och monteringsstolpe måste Du också veta vilken typ av mekaniskt lås som används, om det är ett enkel- eller dubbelfallslås samt hur stort plösmåttet mellan dörrbladets framkant till låsets kolv är.
Särskilda normer för brandklassade dörrar
Dörren ska vara försedd med fallås vars kolv inte kan uppreglas. Kolvens ingrepp i slutblecket ska vara minst 10 mm. För dörrar i klass EI/E30 eller EI/E15 behöver kolven endast gripa in 7 mm.
Vid tveksamhet när det gäller kombinationen lås/elslutbleck i brand-klassade dörrar, kontakta fabrikanten eller läs Boverkets Byggregler BBR 94.3 avsnitt 5:6214.
Stolpe 735 och 737 passar ej standard Mulitelslutbleck

Till standard elslutbleck.
Användningsområde

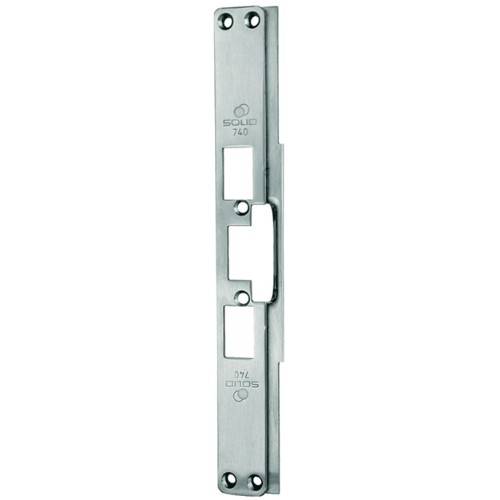

Monteringsstolpar till Standardelslutbleck speciellt framtagna för SapaFront profiler. Dessa stolpar används tillsammans med enkelfalllås eller dubbelfallås.
Egenskaper
Då smalprofillås används tillsammans med SapaFront stolpar ska låsen vara försedda med 22mm stolpe.
Funktion SapaFront byggsystem
740: 2050/2071 inåtg.
741: 2071 utåtg.
742: 2060
743: 2074

Till extra kraftiga elslutbleck.
Användningsområde
816 är avsedd för träkarm tillsammans med enkelfallås.
823 monteras i stål och aluminiumkarmar tillsammans med enkelfallås.
824 är avsedda för trä och stål karmar tillsammans med enkelfallås.
830 är avsedda för trä och stål karmar tillsammans med enkelfallås.
T betecknar stolpar med runda hörn.
Funktion
Valet av stolpe avgörs av ett flertal olika faktorer, som tillsammans ger den optimala kombinationen av dörr/lås/stolpe.
En av de vikigaste faktorerna är hur själva dörren är utformad. Materialet på karmen/dörrbladet kan variera, t ex trä, aluminium eller stål, och dörrens profil (ofalsad/falsad) måste beaktas.
För att kunna välja elslutbleck och monteringsstolpe måste Du också veta vilken typ av mekaniskt lås som används, om det är ett enkel- eller dubbelfallslås samt hur stort plösmåttet mellan dörrbladets framkant till låsets kolv är.
Särskilda normer för brandklassade dörrar
Dörren ska vara försedd med fallås vars kolv inte kan uppreglas. Kolvens ingrepp i slutblecket ska vara minst 10 mm. För dörrar i klass EI/E30 eller EI/E15 behöver kolven endast gripa in 7 mm.
Vid tveksamhet när det gäller kombinationen lås/elslutbleck i brand-klassade dörrar, kontakta fabrikanten eller läs Boverkets Byggregler BBR 94.3 avsnitt 5:6214.

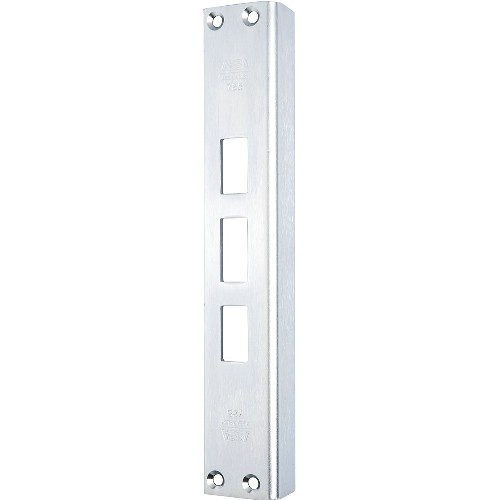

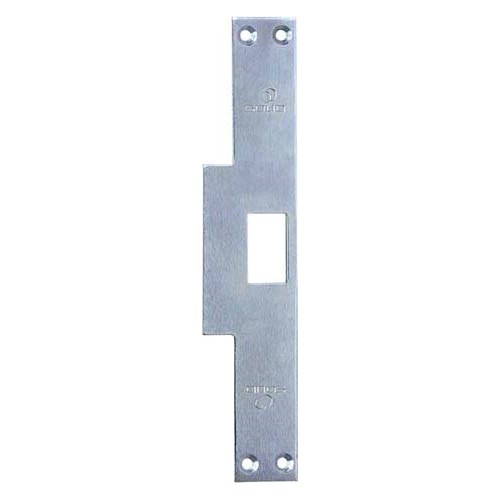

Slutbleck som ersätter elslutbleck, om dörren ska låsas mekaniskt. Kan till exempel användas om dörrkarmen är förberedd för elslutbleck som ska monteras senare. Har samma mått och benämning som monteringsstolpen för elslutblecket.
Mått: 245x40 mm.
Plösmått: 15 mm.

Slutblecket används dels när elslutblecket av någon anledning bortmonteras eller om dörrkarmen är förberedd för elslutbleck och detta skall monteras i senare skede men mekanisk låsning önskas.

Används när elslutbleck saknas, men då mekanisk låsning önskas.
Om dörrkarmen är förberedd för elslutbleck som ska monteras senare, kan SOLID slutbleck monteras.
Slutblecket har samma mått och benämning som monteringsstolpen för elslutblecket.
För Enkla Elslutbleck:
507, 510, 511, 512, 520, 521.
För Standard Elslutbleck:
725, 730, 731/17, 731/20, 731/26, 732, 733/17, 733/20, 733/26, 735, 737.
För Extrakraftiga Elslutbleck:
824.
