Avdragere, Utdragere

I smidd, galvanisert spesialstål. Løs arm for avtrekker. Leveres i par.

I smidd, galvanisert spesialstål. Løs arm i normal lengde for avrettingsmaskin.

I galvanisert spesialstål for kulelageravtrekkere. Smale og spisse armer for å øke tilgjengeligheten. Leveres i sett med 4 stk.

Fallsmie av stål. Med skarpe skjærekanter. Kjevene stilles inn ved å stramme midtbolten. Brukes i kombinasjon med avtrekker nr. 18.

Kraftig avdrager av smidd og forsinket kromvanadiumstål. Vendbare armer for både innvendig og utvendig bruk (A). Avdragerføttene er frest for å øke bruksområdene. Spindel med herdet stålkule for minimal friksjon. Type 4532-0 har smale spesialarmer. Fra type 4532-E er avdragerne utstyrt med induksjonsherdet spindel og i smidd utførelse.

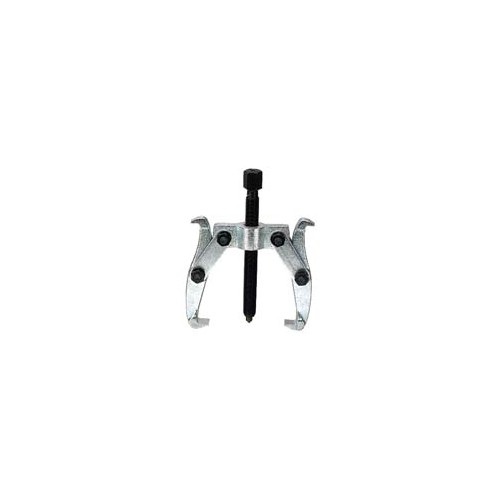

Toarmet avtrekker.
Ekstra kraftig konstruksjon, spesielt egnet for kulelagre, blokker, tannhjul m.m. Avtrekkerføttene er frest ned for å utvide bruksområdet. Spindel med stålkule for minimal friksjon.
Materiale: Galvanisert spesialstål.

Avtrekkere som kan brukes både innvendig og utvendig. Leveres med flere armer. Krokene kan forlenges.

For utvendig bruk i trange rom. Dobbeltsidige armer, den ene siden bred, den andre smal. Armene presses fast under den delen som skal fjernes ved hjelp av en spakbevegelse.

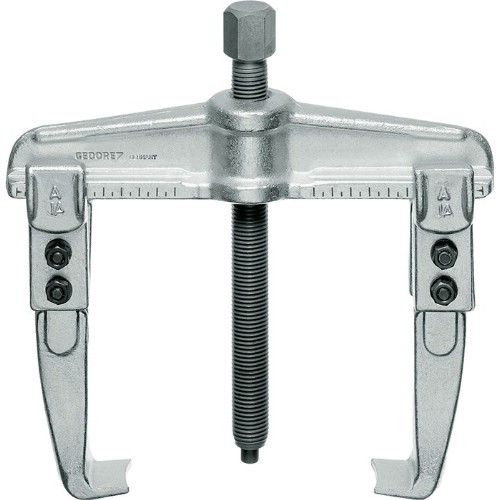

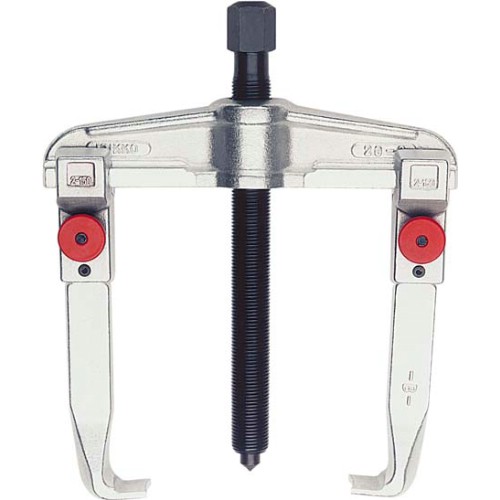

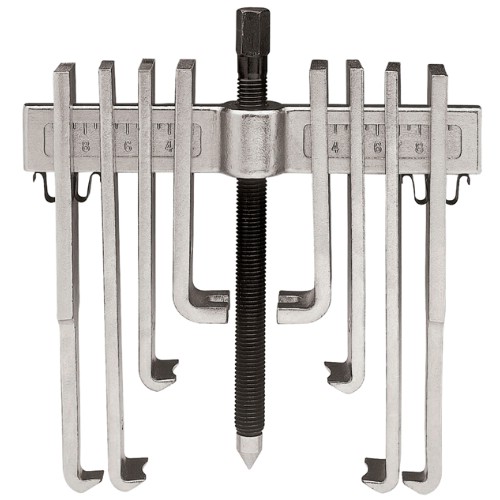

Stabil og robust 2-armet avtrekker for sikker og rask fjerning av skiver, hjul, kulelagre osv. Skala for jevn justering av avtrekkerben. Muliggjør sentrert avtrekk med optimal kraftutnyttelse, selv når det kreves ekstremt høye avtrekkskrefter. Kan brukes som utvendig og innvendig avrettingsmaskin ved å flytte på bena. Utskiftbare ben tilgjengelig for flere klemmedybder.

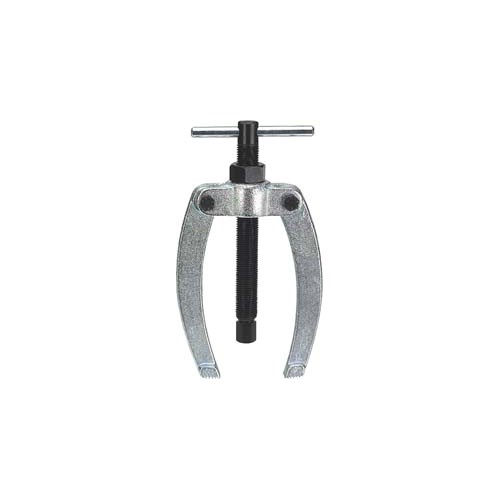

Rette eller buede armer av fjærstål. Med føringskegler som tvinger armene sammen - hardere, jo hardere skruen strammes.

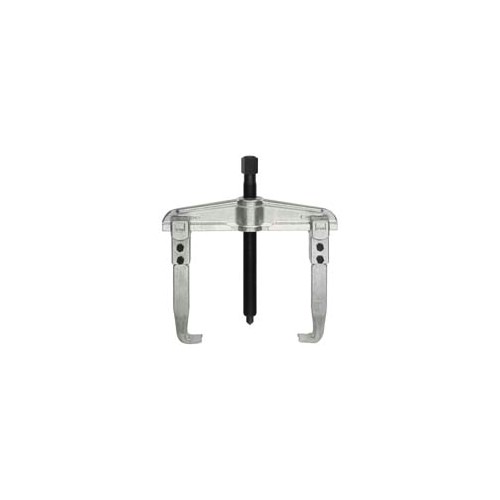

Smidd av stål. Armene er skyvbare på åket og kan snus for innvendig eller utvendig grep. Klørne på armene er lange og har en stor installasjonsflate, som utelukker skader på arbeidsstykkene.
nr. 5 har justerbare armer for gripedybder opp til 700 mm. For andre typer kan det i tillegg til standardarmer også fås ekstra lange og justerbare (Jb) armer.

Fallende senter i stål. For tannhjul etc. Med to vendbare armer for innvendig eller utvendig grep. Armene har smale klør i den ene enden og brede klør i den andre.

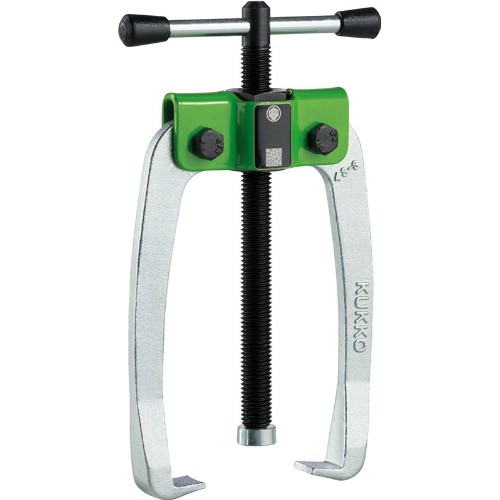

Avtrekker for kabelsko. Brukes til rask demontering av stangsko, små kulelager, gir osv. Velegnet til batteriservice og reparasjoner av små elektriske motorer. Gjennom den patenterte konstruksjonen presses armene automatisk godt rundt delen som skal trekkes av, og kan ikke gli av.
nr. 43-12. Like 43-2 men trearmet.

Med buede armer. Gjennom den patenterte konstruksjonen presses armene automatisk godt rundt delen som skal trekkes av og kan ikke gli av.

For små kulelagre, tannhjul og lignende. Klemmeskruen presser armene tett rundt den delen som skal demonteres, og forhindrer at armene løsner.

Fallgafler i stål. Armenes lille fotavtrykk gjør det mulig å demontere selv deler som er svært vanskelig tilgjengelige. Armene er knivformede på den ene siden og kan dreies for innvendig eller utvendig griping. Armene klemmes fast til delen som skal demonteres, med en justerbar klemme.

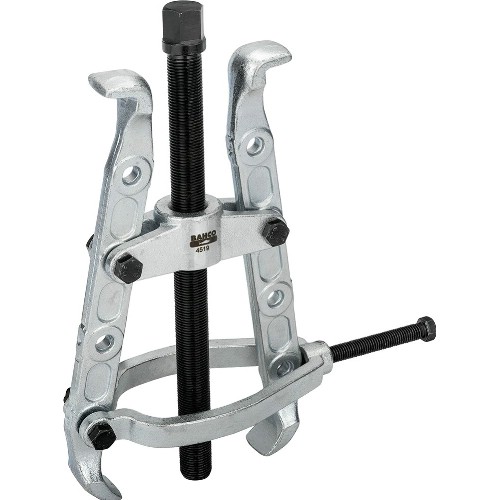

Galvanisert spesialstål. Klemmen sørger for at armene trykkes sammen under demontering, noe som reduserer risikoen for at de sklir. Armene har doble føtter som er nedfreset og spisse.

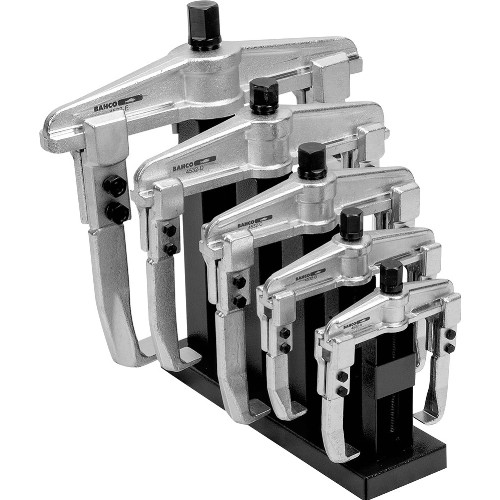

Skiltstativ med fem av de vanligste avdragertypene, 4532A - E. Laget av galvanisert spesialstål.

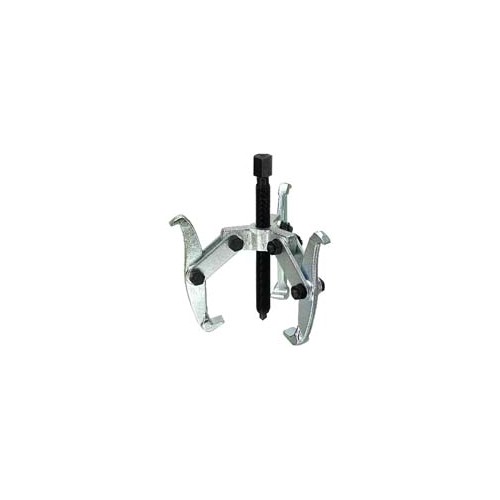

Trearmet ekstra kraftig avtrekker
For utvendig bruk på kulelager, blokker, tannhjul etc. For svært krevende oppgaver. Avtrekkerføttene er frest ned for å øke bruksområdet. Spindel med stålkule for minimal friksjon.
Materiale: Galvanisert spesialstål.

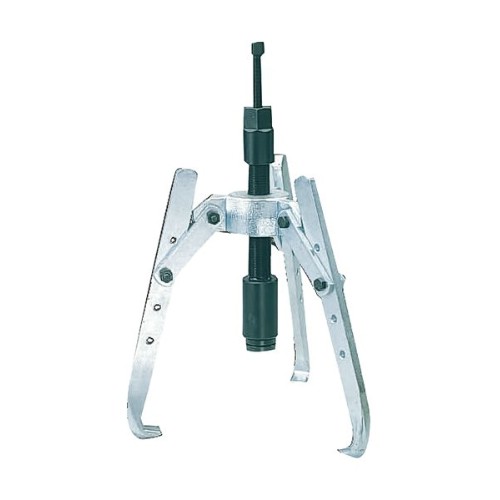

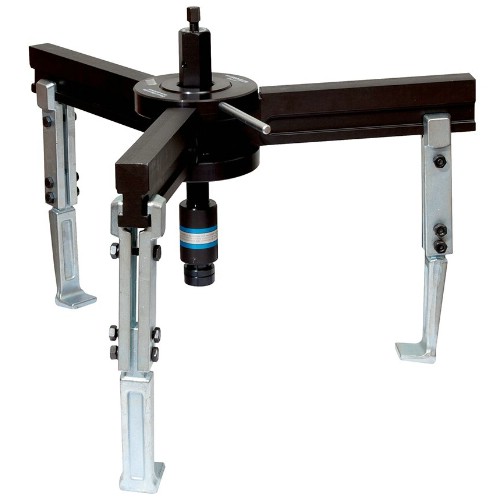

Mekanisk trearmet avrettingsmaskin i robust utførelse. For både innvendig og utvendig bruk. Ved innvendig bruk er armene dreid 180°. Avtrekksføttene er frest ned for å utvide bruksområdet. Hydraulisk spindel med utvendig spor: G1" x 11. Spindel med stålkule for minimal friksjon.
4533HP - hydraulisk.
4533M - mekanisk med induksjonsherdet, slagfast spindel.
Spor: G1" x 11.

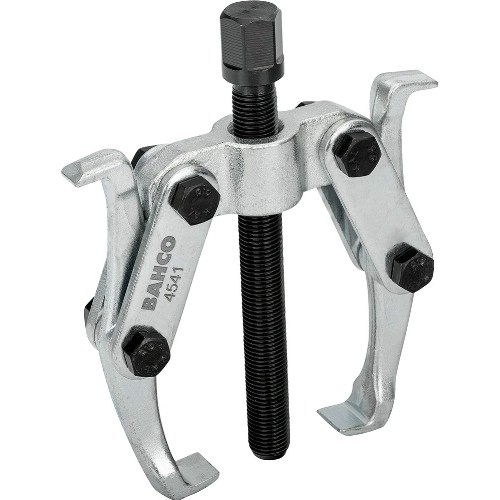

I forsinket spesialstål. For utvendig bruk. Dobbeltsidige armer, den ene bred, den andre smal. Avdragerføttene er nedfrest for å øke bruksområdene.

I galvanisert spesialstål. For fjerning av deler som sitter fast. Løftekraften presser armene sammen under delen som skal fjernes. Hydraulisk spindel med utvendig gjenge: G1" x 11.

Ved bruk av hydraulisk spindel oppnås en trekkraft på 15 tonn.
K1- K5 = reservearmer.

Rette eller buede armer av fjærstål. Med føringskegler som tvinger armene tettere sammen jo hardere skruen strammes.

Dråpesmidd av stål. Spesielt sterk type med god klemeffekt. Beregnet for kulelager, tannhjul, trinser, etc. Den fleksible formen på armene gjør avtrekkerne egnet for bruk på vanskelig tilgjengelige steder. Ved hjelp av nøkkelen åpnes og lukkes armene jevnt, noe som hindrer enhver tendens til å skli.

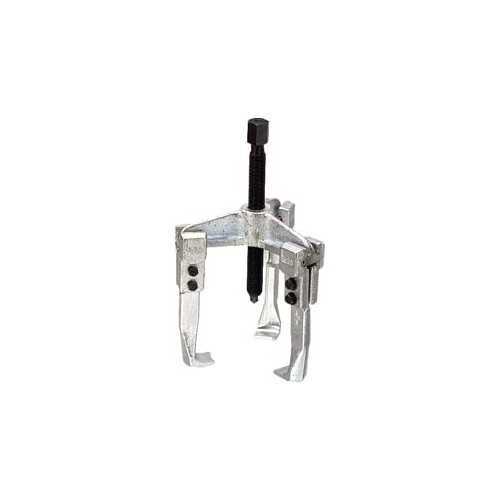

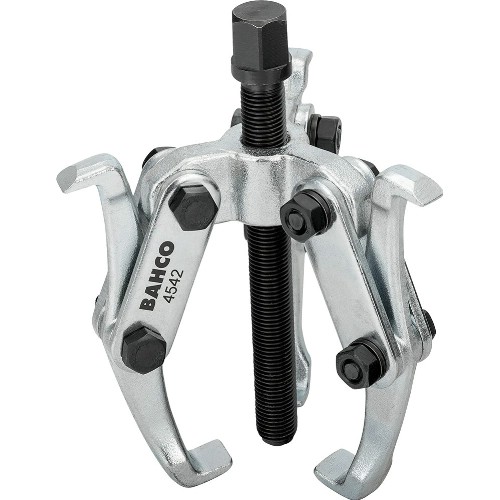

Fallende senter i stål. For tannhjul etc. Med tre vendbare armer for innvendig eller utvendig grep. Armene har smale klør i den ene enden og brede klør i den andre.

Dråpesmidd av stål. Armene er skyvbare på bærestykket og kan brukes til innvendig eller utvendig grep. Klørne er lange og har en stor installasjonsflate, som utelukker skader på arbeidsstykkene.

Med svingbare armer. Takket være den patenterte konstruksjonen klemmes armene automatisk fast rundt delen som skal fjernes, og kan ikke skli av.

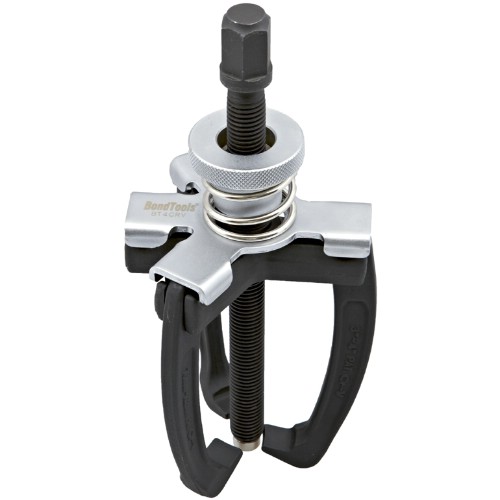

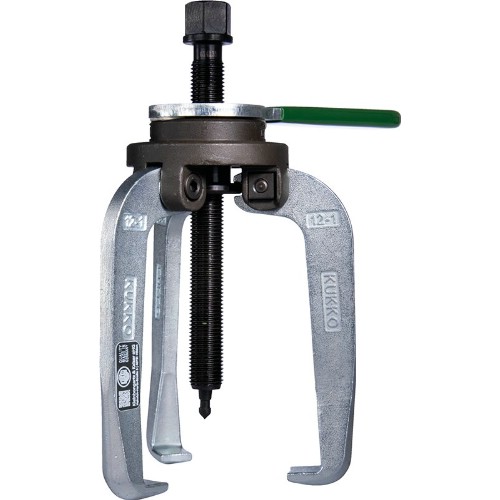

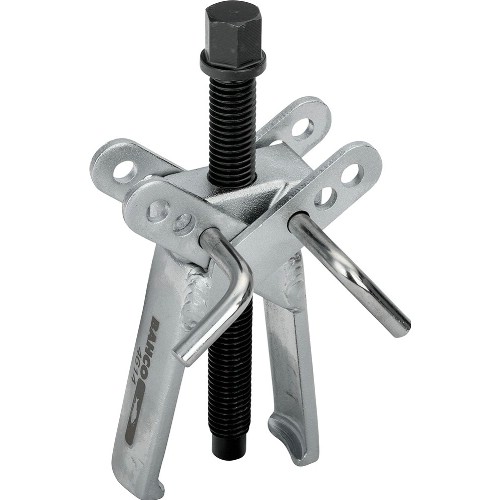

Kraftig avtrekker, fleksibel modell, kan gjennom enkelt håndgrep brukes som enten 2-armet eller 3-armet avtrekker. Armene kan også brukes for innvendig eller utvendig avtrekking. Armene låses under fjærbelastning. Finnes i to størrelser 4"-100 mm og 7" - 178 mm.

I galvanisert spesialstål. Induksjonsherdet og motstandsdyktig spindel. De kryssede armene øker spindeltrykket. Avrettingsarmene har et sirkulært segmentformet tverrsnitt med ekstremt tynne avrettingsføtter. Det gir god tilgjengelighet på trange steder. Nr. 4614-1 er spesialkonstruert for lager i 3-fasede generatorer.

Galvanisert spesialstål
Brukes til demontering av hardmonterte kulelagre, rullelagre, ringer osv.

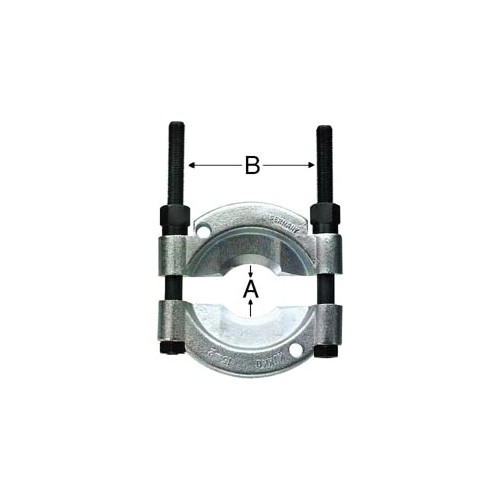

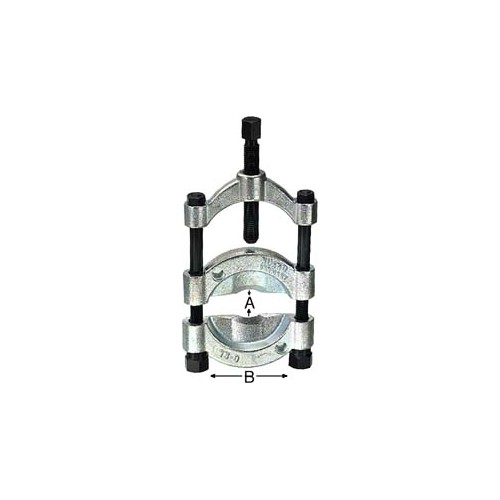

Avdrager smidd av stål. Med skarpe kanter. Kjevene kobles inn ved å stramme mutterne på sideboltene jevnt. Brukes i kombinasjon med avtrekker nr 18. Selges i par.

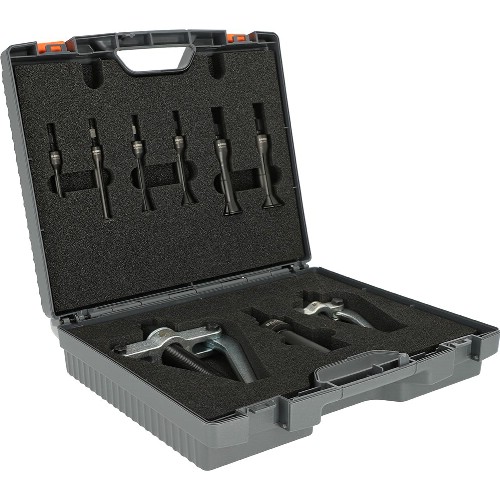

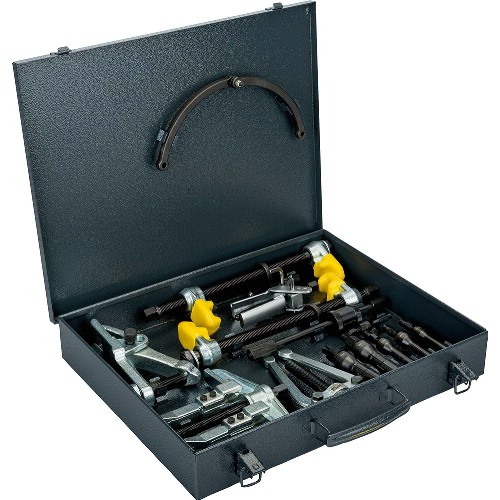

I galvanisert spesialstål. Komplett sett i antrasittgrå metallboks, størrelse 400 x 310 x 70 mm.

Galvanisert avtrekkersett i spesialstål for verkstedarbeid. I ovnsmalt stålboks.
Innhold:
1 universalavtrekker 4532-A.
1 universalavtrekker 4532-C.
1 løs arm lang 4532 LK1.
1 løs arm 4532LK2.
1 separator 4551.
1 hydraulisk presse 4529.

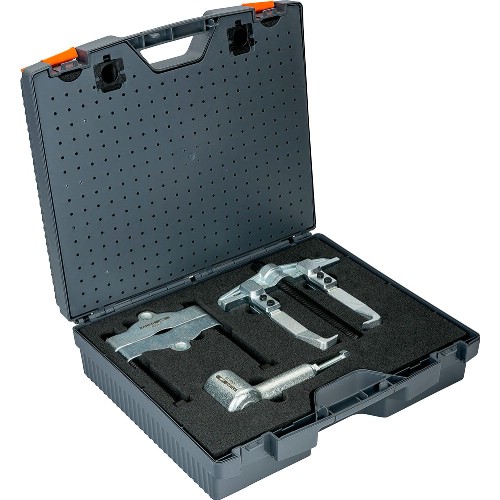

Avtrekkersett i galvanisert spesialstål. I antrasittgrå metallboks. For bilpleie etc.

Fallgafler i stål. Armene er glidende på åket og kan dreies for innvendig eller utvendig griping. Hurtiglåsing av armene til åket med en låsemutter. Klørne på armene er lange og har en stor kontaktflate, noe som forhindrer skader på arbeidsstykket.

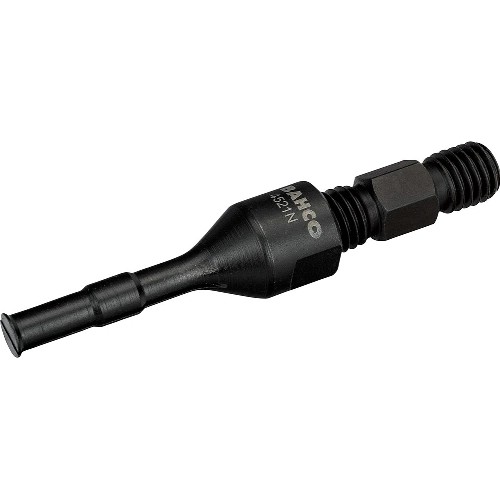

I spesialstål. Ekspander med mange spor (1-4) som gir jevn ekspansjon inne i lagerringen, for sikker demontering av kulelageret. For demontering av kulelager fra lagerhus. Ekspanderen settes inn gjennom lagerets midthull slik at tappene kan låses bak lagerets indre ring. Ved å skru inn mutter A spennes ekspanderen bak lageret. Spindelen (B) på avtrekkeren (4522) skrus sammen med ekspanderen. Mutteren på avtrekkeren skrus på, og lageret følger nå ekspanderen ut av lagerhuset.

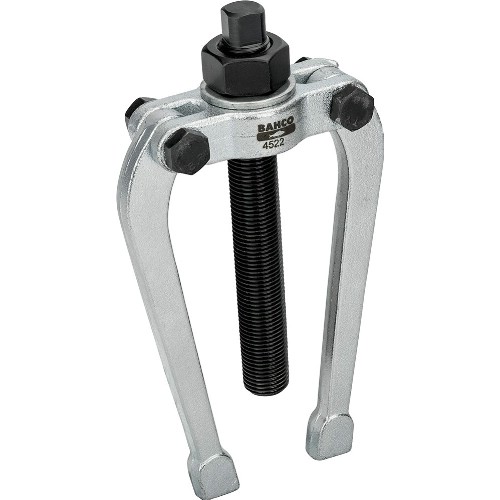

Toarmet avtrekker i galvanisert spesialstål. Spindelen er utstyrt med innvendig gjenge for montering på ekspander 4521.
4522-1: Passer til 4521N-00 til M
4522-2: Passer til 4521N-S og -T.

Mothold. For utvidelseshylser nr. 21. Smidd av stål. Leveres med redusering, som øker arbeidsområdet.

Inneholder 8 ekspanderende hylser nr. 21-1 til 21-8 for innvendig avtrekking og universalavtrekkere nr. 22-1 og 22-2.

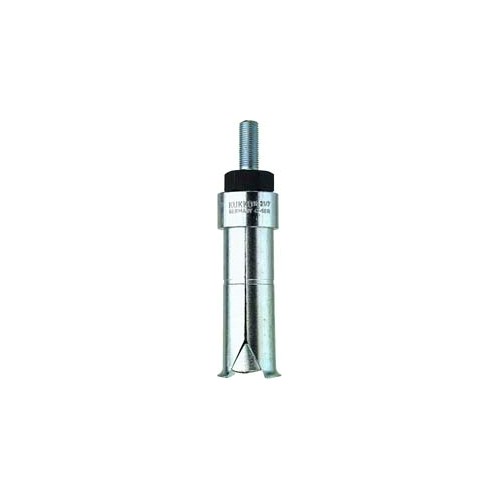

For innvendig avdragning. Dråpe smidd av stål. For uttrekk av kulelager, kulelagerringer, foringer, etc. Selv lagre som sitter nært underlaget kan demonteres uten skader på lagre og lagerseter. Når hylsene utvider seg, klemmes de kileformede klørne under delen som skal trekkes ut. Som mothold anvendes avtrekker 22/1-3.
