Måleklokker, Stativ, Planskiver, Måleklosser

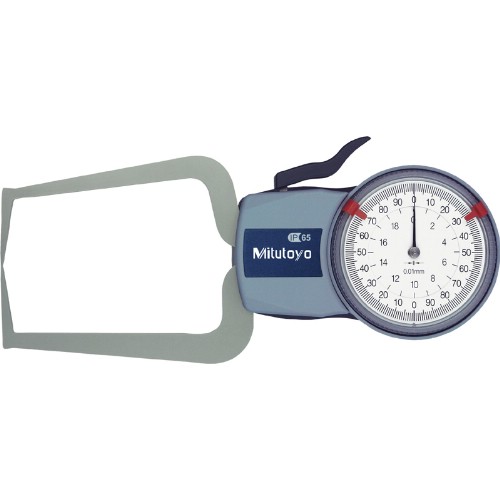

For utvendig måling. Kontaktflater: Karbidkule Ø1,5 mm/2 mm.

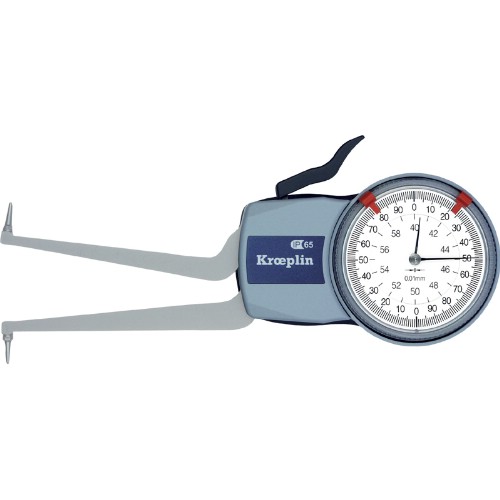

For intern måling.

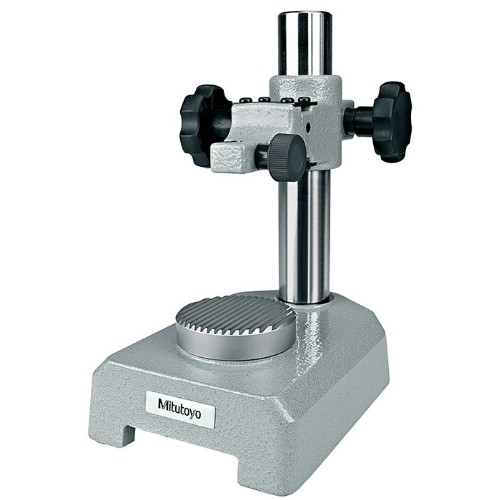

Standard indikatorstativ med finjustering. Søyle i forkrommet rustfritt stål. Med festehull ø 8 mm for måleklokke mm. Leveres med rillet eller flatt målebord som kan byttes ut.
Finjustering: 1 mm.
Søyle: ø 30 mm.
Målebord: ø 58 mm.
Fot: 168 x 110 mm.
Forlengelse: 65 mm.

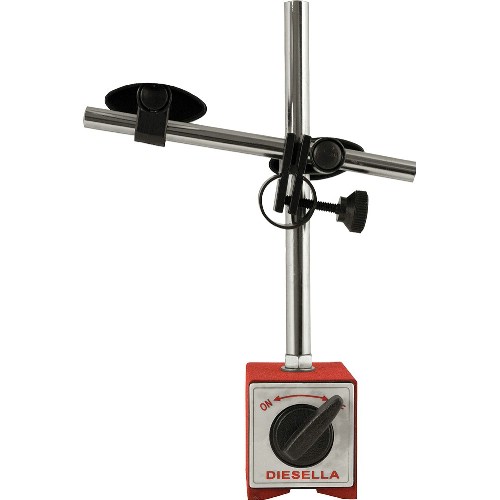

Magnetstativ med finjustering og avtakbar magnetfot, V-spor og M8 gjenger. Spenning for festeøre eller Ø 8 mm festehull.
Magnetisk kraft: 80 kg/780 N.
Lengde på vertikal arm: 175 mm.
Lengde på horisontal arm: 150 mm.

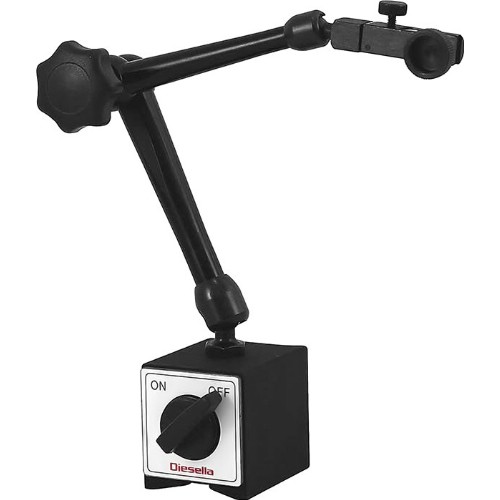

Magnetisk stativ med mekanisk låsing, magnet av/på-funksjon og sentrallås. Klemme for Ø 6 mm og Ø 8 mm. Finjustering på klokkeholderen. Svanehals.
Total armlengde: 290 mm.
Holdestyrke: 80 kg/780 N.
Magnetstørrelse: 60x50x55 mm.

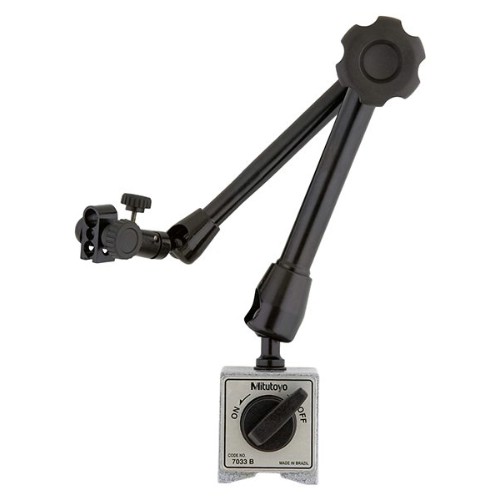

Universalstativ MITUTOYO serie 7 med magnetisk sokkel.
Magnetismen slås av og på med på-knappen.
Måleuret festes i ønsket posisjon med mekanisk låsing.
Leveres uten indikatorklokke.
Dimensjon på bunnplaten: 60x50x55 mm.
Magnetisk trekkraft: 750N i vertikal retning.
Hull for måleinstrument: 8 mm.
011358:Handlingsradius 200 mm
Total høyde 310 mm
011359:Handlingsradius 280 mm
Total høyde 390 mm

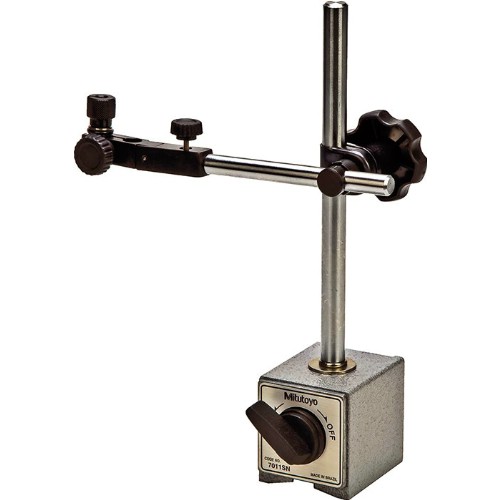

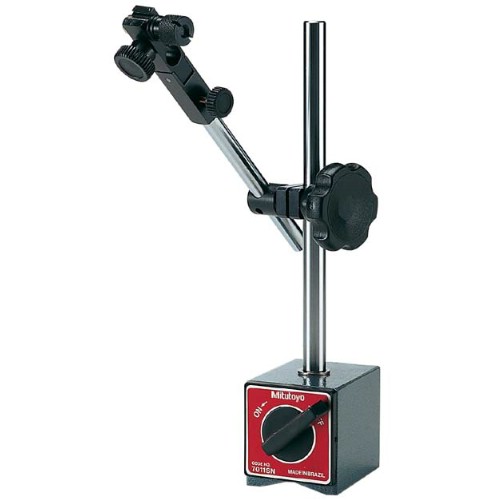

Magnetstativ MITUTOYO serie 7.
7010SN uten finjustering.
7011SN med finjustering.
Magnetisk kraft: 600 N i vertikal retning.
Indikatorholder for horisontale og vertikale målinger.
Hurtiginnstilling.
Prismatisk base.
Total høyde: 235 mm.
Magnetisk fot: Dimensjoner 50x77x55 mm.
Hull for måleinstrument: Diameter 9,5 mm.

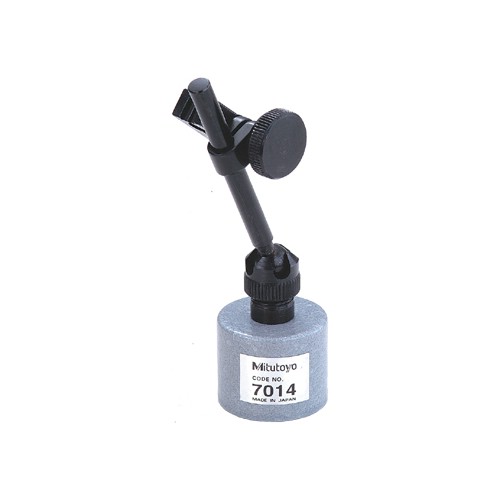

Miniatyrstativ med konstant magnetisk kraft.
Fotdiameter: 30 mm.
Magnetisk kraft: 150 N i vertikal retning.
Hull for måleklokke:Ø 8 og Ø 6 mm.

Magnetstativ med V-formet stopp og finjustering.
Magnetisk kraft (vertikal): 600 N
Fot (LxBxH): 59x50x55 mm
Finjustering: ±4°
Total høyde: 235 mm
Handlingsradius: 160 mm
Festehull: 8,0 / 9,53 mm
Gjenger (arm/fot): M8x1,25 mm
Festehull: 8,0 / 9,53 mm

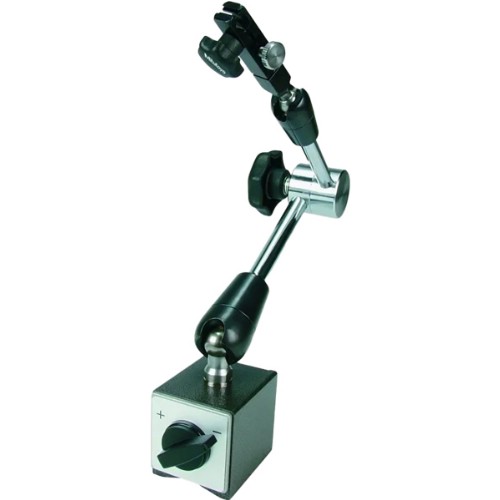

Magnetisk stativ med mekanisk låsing og finjustering. Gir mulighet til å feste viseren i ønsket posisjon i stativet.
Magnetisk kraft (vertikal): 600 N
Fot (LxBxH): 59x5x55 mm
Finjustering: ±4°
Total høyde:425 mm
Handlingsradius: 346 mm
Festehull: 6,0 / 8,0 / 9,53 mm
Gjenger for arm/fot: M8x1,25

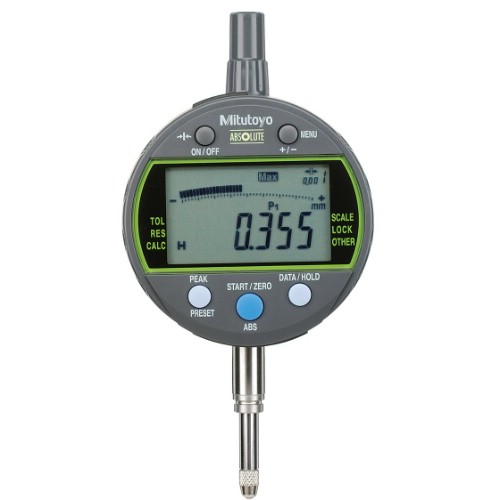

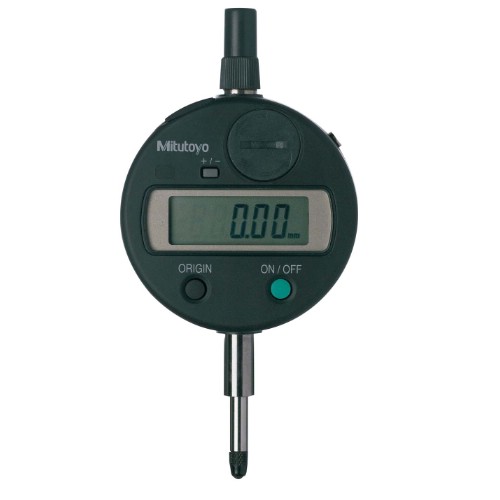

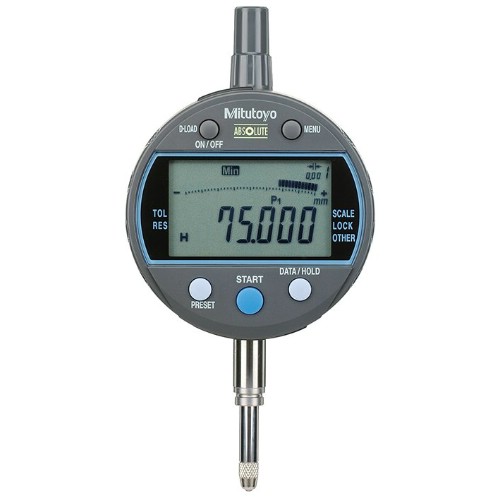

DIGIMATIC Absolute Zero Gauge ID-C for akselmåling.
Med datautgang.
Synvidde: 12,7 mm.
Elektronisk multifunksjonsmåler for absolutt nullpunkt. Nullstill en gang for alle, f.eks. ved montering av batteri. Måleverdien er da alltid basert på dette nullpunktet, uansett hvor på skalaen du slår måleren av eller på. Ingen feilvisning på grunn av for rask spindelbevegelse. Stort og tydelig display med 8,5 mm høye sifre og/eller analog toleransevurdering.
Toleransevurdering: Hvorvidt måleverdien er innenfor eller utenfor lagrede toleranseverdier, kan vises på to måter:
Modus 1: Aktuell måleverdi sammen med små toleransegrensesymboler.
Modus 2: Grafisk visning med toleransegrensesymboler over hele displayet.
Tekniske data: LCD-display med 7 tegn, roterbart 330°. Sifferhøyde 8,5 mm.
Spenningsaksel: 8 mm.
Målespiss: Karbidkule, gjenger M2,5x0,45 mm.
Strømforsyning: 1 batteri (SR44).
Funksjoner: Absolutt/inkrementell, PRESET (forhåndsinnstilling), toleransevurdering, MAX, MIN, TIR og reversering av måleretning.

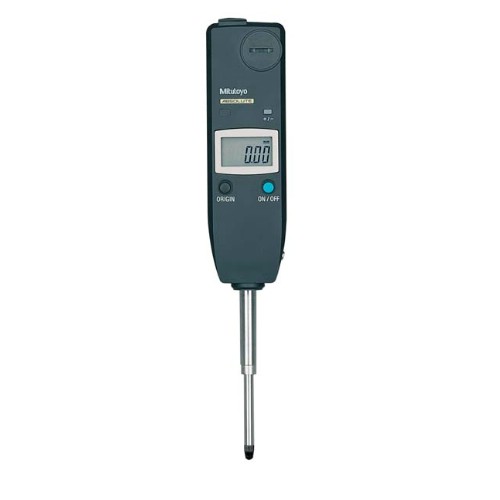

Måleinstrument ID-U med absolutt nullpunkt og datautgang. Kompakt type for innebygd måling. Stort og tydelig LCD-display (6 tegn). Elektronisk måleinstrument med absolutt nullpunkt. Nullstill en gang for alle, så er måleverdien alltid basert på dette nullpunktet, uansett hvor på skalaen du slår måleren på eller av. Ingen feilvisning på grunn av for rask spindelbevegelse.
Målespiss: Karbidkule, gjenge M 2,5x0,45 mm.
Strømforsyning: 1 batteri (SR44).
Batterilevetid: Ca. 2000 timer.

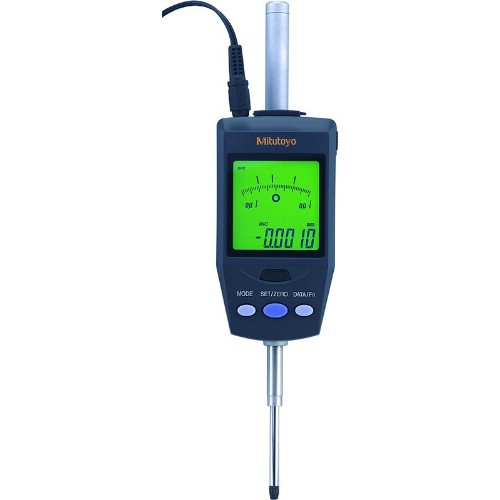

Multifunksjonsmåler med høy nøyaktighet og høy oppløsning på 0,5 µm. Med visuell toleranseovervåking og grafisk display. Visning av Min/Max/Tir (kast). Spindelløft opp til 30 mm med spindelløftkabel (ekstrautstyr). Nullstilling og forhåndsinnstilling via fjernkontroll (ekstrautstyr) uten å måtte berøre måleuret. Alarm ved tellefeil, overløpsfeil og feil toleransegrense. Digimatisk og RS-232C-datautgang. Beskyttelsesklasse IP30. ekstern strømforsyning via nettadapter.
Display: LCD-display, tegnhøyde 9,5 mm.
Spennaksel: Ø 8 mm.
Målespiss: Karbidkule, gjenger M2,5x0,45 mm.
Strømforsyning: Nettadapter 6 V DC, 2A.

Justeringsbitsett laget av legert, spenningsfritt spesialstål. Gjennomherdet, håndlappet og med lett fasede kanter. Nøyaktighetsklasse 1, for kontroll av mål og tolker, oppstilling av lengdemålingsinstrumenter og for mer nøyaktige målinger i målerommet. Leveres i et etui av tre.

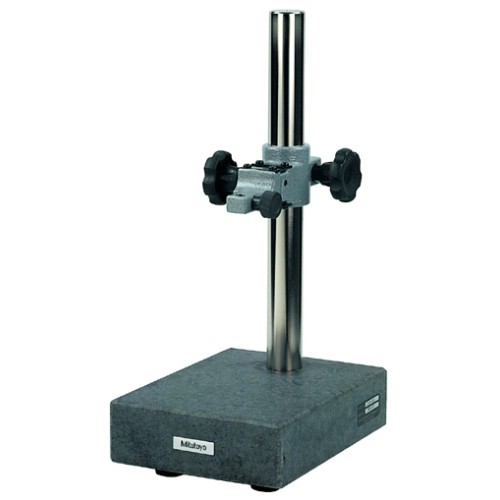

MITUTOYO målebord med slitesterk granittplate. Søyle i forkrommet rustfritt stål. Med finjustering.
Med monteringshull ø 8 mm for måleinstrument mm.
Finjustering: 1 mm.
Søyle: ø 30 mm.
Fot: 120 x 180 mm / 150 x 200 mm.
Utvidelse: 65 mm.

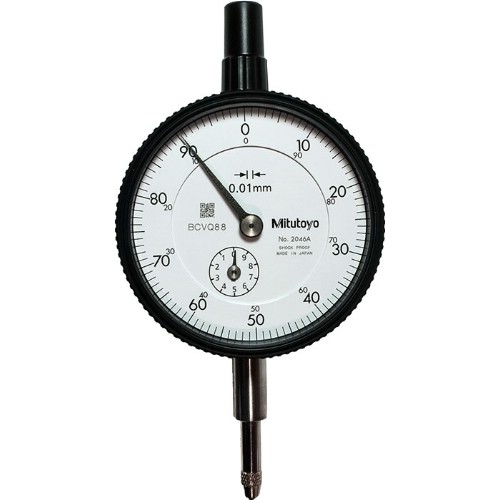

Analog, metrisk standardmåler med fast øre på baksiden og karbidbelagt målespiss. Kontinuerlig skala. Ingen gjennomgående skruehull i rammen, ytterring og glass i ett stykke og O-ringstetning gir høy beskyttelse mot vann og støv. Lås på den ytre ringen og valgfri stropp kan festes på høyre eller venstre side. Leveres med fabrikksertifikat
EN ISO Standard.
Oppløsning: 0,01 mm
Rekkevidde/1 omdreining: 1 mm
Maksimal dreiefeil: 3 µm
Repetisjonsnøyaktighet: 3 µm
Måletrykk: 0,4-1,4 N
Målespiss: Gjenge M2,5x0,45 mm
Trekkskaft: 8 mm
Ytre diameter: 57 mm
Vekt: 144 g

Standard analog metrisk visertavle med flat bakside og karbidbelagt målespiss. Kontinuerlig skala. Ingen gjennomgående skruehull i rammen, ytterring og glass i ett stykke og O-ringstetning gir høy beskyttelse mot vann og støv. Lås på den ytre ringen og valgfri stropp kan festes på høyre eller venstre side. Leveres med fabrikksertifikat
EN ISO Standard.
Oppløsning: 0,01 mm
Rekkevidde/1 omdreining: 1 mm
Maksimal dreiefeil: 3 µm
Repetisjonsnøyaktighet: 3 µm
Måletrykk: 0,4-1,4 N
Målespiss: Gjenge M2,5x0,45 mm
Trekkskaft: 8 mm
Ytre diameter: 57 mm
Vekt: 135 g

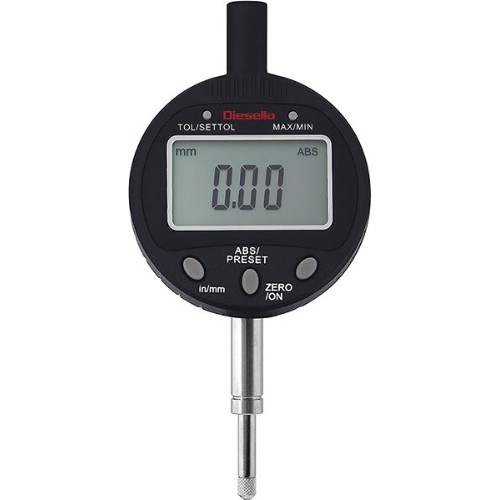

Digitalt presisjonsmåleur med måleområde 0-12,7 mm. Tydelig LCD-display. Metallhus Ø 56 mm, herdet og slipt innspenningsskaft Ø 8 mm (h6). Omkobler mellom mm/tommer og for øvrige funksjoner, ABS, toleranse, nullstilling. Utstyrt med datautgang for bruk sammen med en USB-datainnsamlingsenhet som leverer alle måleresultater til valgfritt program på arbeidsplassen (f.eks. Microsoft Office-programmer). Glatt bakplate som er utskiftbar.
Leveres i plastboks med 1 stk batteri (CR2032) og bakplate med festøre.

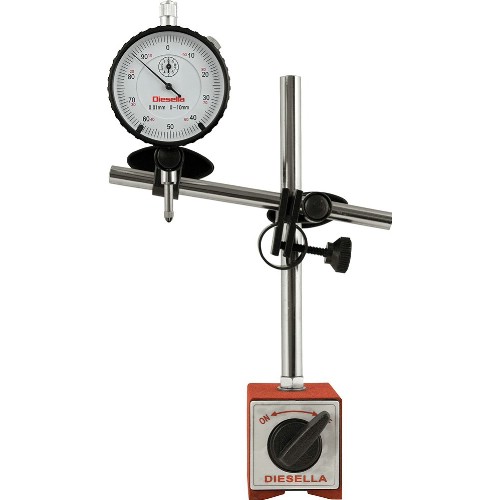

Sett med magnetstativ og måleur. Magnetstativ med finjustering, V-spor og M8 gjenger, avtagbar magnetfot med magnetkraft på 80 kg, spenn for montering av øre eller Ø 8 mm monteringshull. Måler med metallhus og herdet og slipt Ø 8 mm H6 klemmeaksel. Hjulet kan snus for å tilbakestille ved hjelp av den ytre ringen. 2 justerbare toleransemerker. Med hempe på baksiden. DIN 878 standard.
Ytre diameter: 56 mm.
Avlesning: 0,01 mm.
Målestokk: 0-100.
Måleområde: 0-10 mm.
Klemaksel: Ø 8 mm H6.

DIGIMATIC Absolutt nullmåler ID-C. Beregnet for bruk i kombinasjon med en to-punkts hullindikator. Når hullet skannes, fryses den laveste verdien og vises på displayet. For å gjøre det enklere å skanne vises dette grafisk.
Med datautgang.
Visningsområde: 12,7 mm.
Toleransevurdering: Om avlesningen er innenfor eller utenfor lagrede toleranseverdier kan vises på to måter:
Modus 1: Aktuell avlesning sammen med små toleransegrensesymboler.
Modus 2: Grafisk visning med toleransegrensesymboler på tvers av displayet.
Tekniske data: 7-tegns LCD-display, roterbart 330°. Sifferhøyde 8,5 mm.
Spenningsaksel: 8 mm.
Målespiss: Karbidkule, gjenger M2,5x0,45 mm.
Strømforsyning: 1 batteri (SR44).
Funksjoner: PRESET (forhåndsinnstilling), toleransevurdering, MIN-verdi-funksjon, minne for tre forskjellige innstillingsringer, frysing av verdi.

Multifunksjonell standardmåleur som er pålitelig og enkel å bruke. Flat bakside. Måleområde 12,7 mm med oppløsning 0,01 mm. Toveiskommunikasjon muliggjør parameterinnstilling fra en PC (Digimatic S1-grensesnitt). Takket være ABSOLUTE-sensoren er det ikke nødvendig med nullstilling ved hver innkobling, noe som sparer tid og eliminerer feilavlesninger forårsaket av for raske spindelbevegelser. Meget god lesbarhet med stort LCD-display. Enkle beregnings- og kastfunksjoner (TIR). Alarmerer for lav spenning, innstillingsfeil, sensorfeil og overløpsfeil. Advarer også når det er tid for kalibrering i henhold til lagret intervall. GO/±NG-toleransevurdering ved å stille inn øvre og nedre toleranse. Roterbart display 330°. Funksjonslås forhindrer utilsiktet endring av forhåndsinnstillinger. Kapslingsklasse IP42. Leveres med 1 batteri CR2032, batterilokkåpner og fabrikksertifikat.
Display: LCD-display, roterbart 330°. Tegnhøyde 11 mm.
Spennaksel: 8 mm.
Målespiss: Karbidkule, gjenger M2,5x0,45 mm.
Strømforsyning: 1 batteri CR2032.
Strømforsyning: 1 stk.

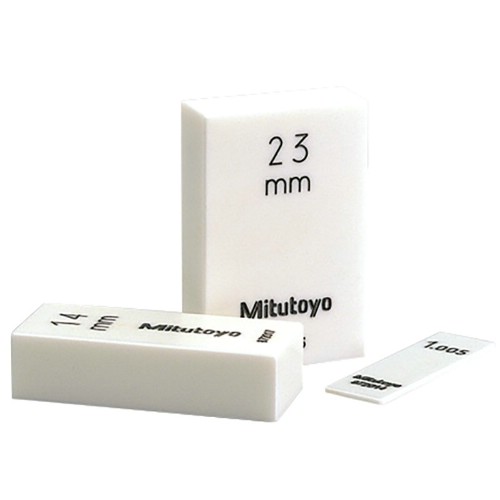

Keramiske monteringsdeler. Laget av et zirkoniumkeramisk materiale med best mulig overflatefinish. Høyeste planhet og glatt overflate. Korrosjonsfri. Ikke-magnetisk. Får ikke riper og er motstandsdyktige mot grader. Hvis det likevel oppstår grader, kan de enkelt fjernes med en keramisk slipestein (Ceraston). 10 ganger mer slitesterke enn mellomlegg av stål. Tydelig dimensjonsmerking, svart tekst som viser nominell lengde, er lasergravert og er veldig tydelig mot den hvite overflaten på mellomlegget. Hvert mål leveres med et fabrikksertifikat.
Nøyaktighet i henhold til EN ISO 3650
Nøyaktighetsklasse 0: Som master for kontroll av verktøymål. For oppsett av måleinstrumenter og målemaskiner med høy nøyaktighet.

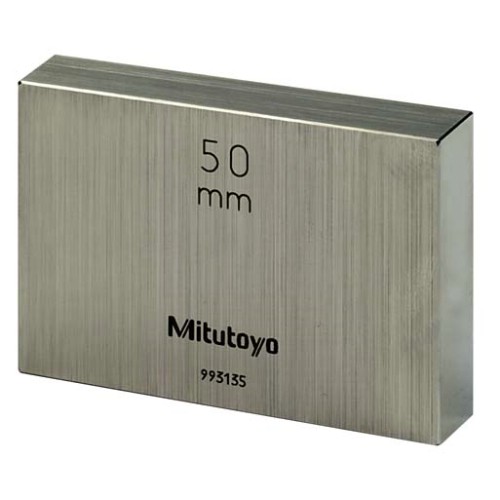

Monteringsdeler i stål. Laget av legert, spenningsfritt spesialstål med høy stabilitet og god vedheft. Nøye gjennomherdet og håndlappet med lett fasede kanter. Mellomleggene har en hardhet på 800 HV (64 HRC) og er derfor stabile og har høy slitestyrke. Hver mellomleggsplate leveres med et fabrikksertifikat. Mellomlegg fra nominell dimensjon 125 mm har hull for skjøting.
* Spesialmåler for kontroll av skyvelære.
** Spesialmåler for kontroll av mikrometer.
Nøyaktighet i henhold til EN ISO 3650
Nøyaktighetsklasse 0:
Som master for kontroll av mellomlegg i verktøyverksteder. For oppsett av måleinstrumenter og målemaskiner med høy nøyaktighet.
Nøyaktighetsklasse 1:
For kontroll av måleur og tolker, oppsett av lengdemålingsinstrumenter og mer nøyaktig målearbeid i målerom.

Laget av legert, spenningsfritt spesialstål. Gjennomherdet og håndlappede og lett fasede kanter. Leveres i et treetui.
DIN EN ISO 3650/1: Nøyaktighetsklasse 1. For kontroll av måleklosser og målere, oppstilling av lengdemålingsinstrumenter og mer nøyaktig målearbeid i målerommet.
DIN EN ISO 3650/2: Nøyaktighetsklasse 2. Spesielt egnet for verksted- og oppstillingsmålinger, for kontroll av vippeindikatorer og måleinstrumenter, og som erstatning for faste krokmålere.

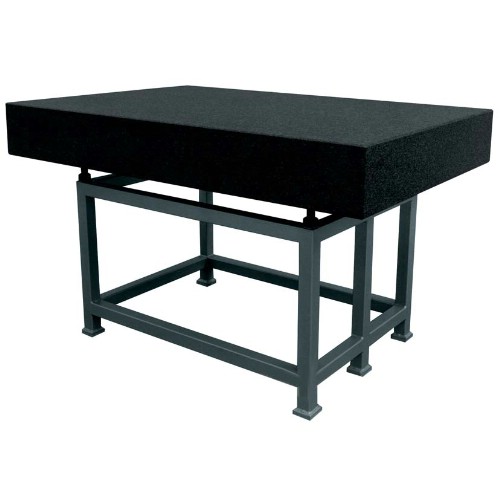

Materialet består av nøye utvalgt finkornet granitt. Fri for spenninger. Hardere enn stål. Ikke-magnetisk og ikke-elektrisk ledende. Rustfritt og enkelt å vedlikeholde.
Nøyaktighet: I henhold til DIN 876.
Hardhet: HV 850-900.
Bøyestyrke: 13-22N/mm².
Prismestyrke: ca. 280N/mm².
Lineær ekspansjonskoeffisient: (5 til 7,5) x 10-6 x K-1.
Leveres med sertifikat.

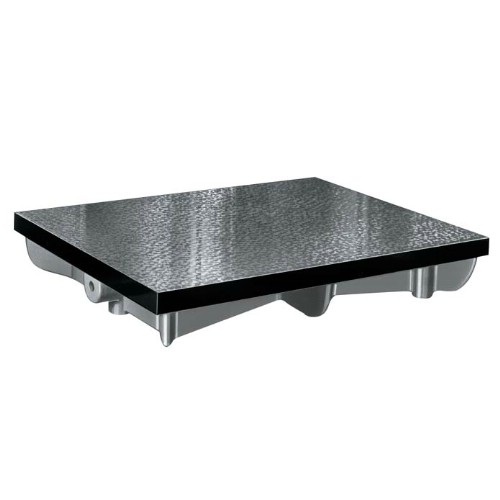

Ribbeforsterket konstruksjon av tett spesialstøpegods med høy slitestyrke. Måleplan maskinert i henhold til DIN 876. Ytterkantene er frest rene.

Universal målespiss
Lengde 37 mm, ledddelt, spissdiameter 3,0.

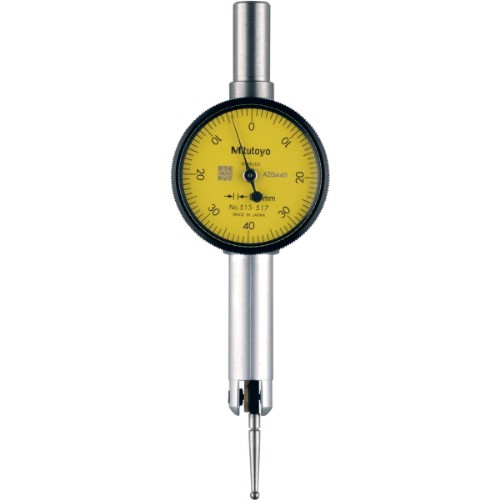

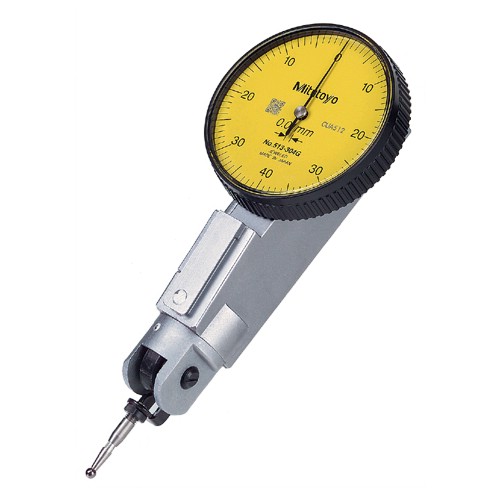

Vippeindikator i universaldesign. Lett å lese av ettersom målehodet kan roteres 360°. Automatisk reversering av vippearmen for måling i begge retninger. Edelstenslager og presisjonsfremstilt tannhjul og tannstang for jevn og nøyaktig bevegelse og raske avlesninger.
Leveres med målespiss med hardmetallkule Ø 2 mm (gjenger M1,4x0,3 mm), klemskaft Ø 8 mm, riflet låsering, strammer og koffert.

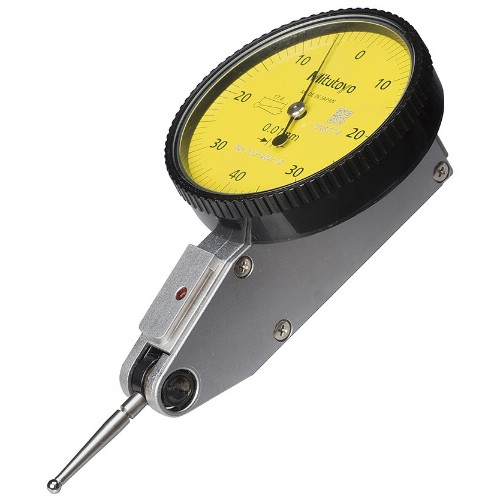

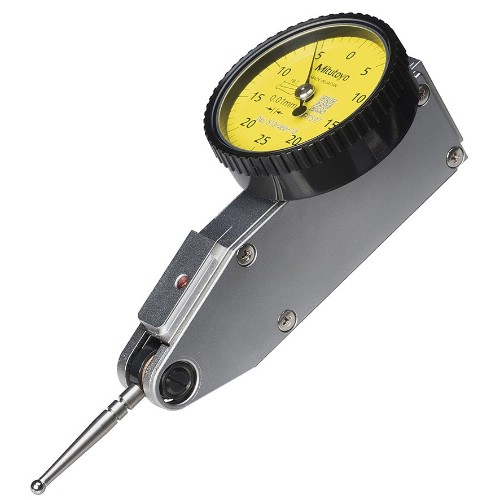

Vippeindikator i horisontal utførelse. Med ekstra holdbarhet, følsomhet og lesbarhet. Ikke-reflekterende glass gjør det enkelt å lese av graderingene. Ytterring i ett stykke og O-ringstetning gir høy beskyttelse mot vann og støv. Flerlagsbelegg på glasset. Hardt og antireflekterende belegg på glasset forhindrer riper, smuss og refleksjoner på overflaten. Edelsteinslagre og presisjonsproduserte tannhjul og tannstenger gir jevne og nøyaktige bevegelser og rask omdreining. Ikke-magnetisk.
* = Miniatyrversjon.
** = Med turteller.
Leveres med målespiss med hardmetallkule Ø 2 mm (gjenger M1,7x0,35 mm), klemskaft Ø 8 mm, riflet låsering og etui.

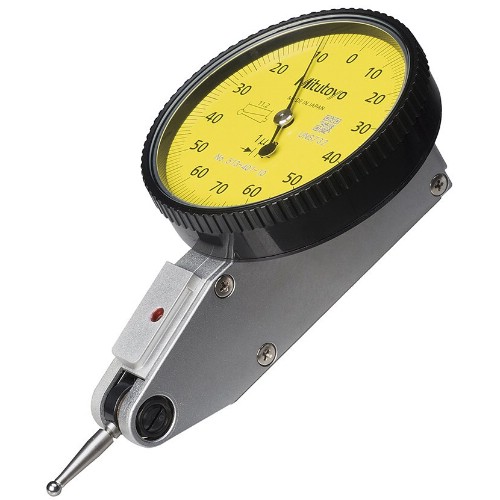

Vippeindikator i horisontal utførelse. Med ekstra holdbarhet, følsomhet og lesbarhet. Ikke-reflekterende glass gjør det enkelt å lese av graderingene. Ytterring i ett stykke og O-ringstetning gir høy beskyttelse mot vann og støv. Flerlagsbelegg på glasset. Hardt og antireflekterende belegg på glasset forhindrer riper, smuss og refleksjoner på overflaten. Edelsteinslagre og presisjonsproduserte tannhjul og tannstenger gir jevne og nøyaktige bevegelser og rask omdreining. Ikke-magnetisk.
* = Miniatyrversjon.
** = Med turteller.
*** = Med lang målespiss.
Leveres med målespiss med hardmetallkule Ø 2 mm (gjenger M1,7x0,35 mm), klemskaft Ø 8 mm, riflet låsering og etui.

Miniatyr vippeindikator med reverseringsknapp for endring av måleretning. Svingbar ytre ring for nullstilling. Edelstenslager og presisjonsfremstilt tannhjul og tannstang for jevn og nøyaktig bevegelse og raske avlesninger.
Leveres med målespiss med hardmetallkule Ø 2 mm (gjenger M1,7x0,35 mm), klemskaft Ø 8 mm og etui.

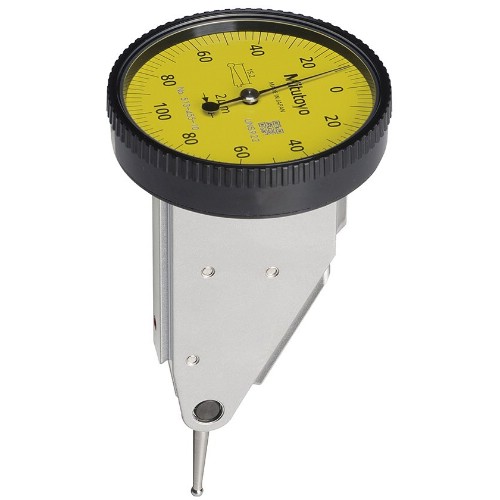

Vippeindikator i vertikal utførelse. Med ekstra holdbarhet, følsomhet og lesbarhet. Ikke-reflekterende glass gjør det enkelt å lese av graderingene. Ytterring i ett stykke og O-ringstetning gir høy beskyttelse mot vann og støv. Flerlagsbelegg på glasset. Hardt og antireflekterende belegg på glasset forhindrer riper, smuss og refleksjoner på overflaten. Edelsteinslagre og presisjonsproduserte tannhjul og tannstenger gir jevne og nøyaktige bevegelser og rask omdreining. Leveres med målespiss med hardmetallkule Ø 2 mm (gjenger M1,7x0,35 mm), klemskaft Ø 8 mm, riflet låsering og etui.

Vippeindikatorsett med 513-404-10E i horisontal utførelse. Leveres i plastboks.
Innhold:
Tippindikator 513-404-10E.
Målespiss i karbid Ø 1 mm.
Målespiss i karbid Ø 2 mm.
Målespiss i karbid Ø 3 mm.
Universalholder med feste Ø 4 mm, Ø 8 mm og laksespor.
Holder 9x9x100 mm.

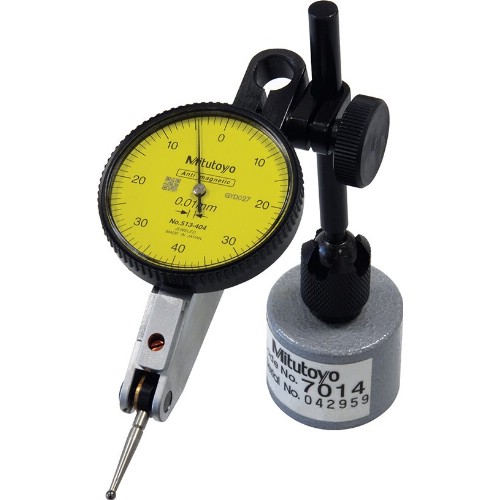

Vippeindikatorsett med 513-404-10E i horisontal utførelse og magnetisk stativ. Leveres i plastboks.
Innhold:
Tippindikator 513-404-10E.
Målespiss av karbid Ø 2 mm.
Miniaturstativ 7014-10 med magnetkraft 150 N.
Stamme med riflet mutter.
